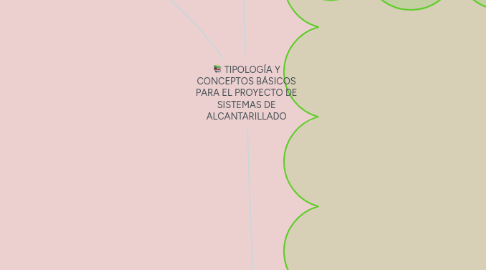

TIPOLOGÍA Y CONCEPTOS BÁSICOS PARA EL PROYECTO DE SISTEMAS DE ALCANTARILLADO por Mind Map: TIPOLOGÍA Y CONCEPTOS BÁSICOS PARA EL PROYECTO DE SISTEMAS DE ALCANTARILLADO

1. Tipos de sistemas.

1.1. Aguas Negras

1.1.1. Unicamente para recibir las aportaciones de aguas de desecho tanto domésticos como industriales

1.2. Aguas Pluviales

1.2.1. Exclusivamente para captar las aguas de lluvias, sus respectivas estructuras de captación.

1.3. Combinado

1.3.1. Que sirve para captar y conducir por la misma red de conductos, como aguas negras y pluviales.

2. Elección de tipos de sistemas

2.1. Necesidad

2.1.1. Desalojar los desechos y evitar los riesgos y molestias

2.2. Caracteristicas

2.2.1. Economía de la población, la necesidad, factibilidad de tratamiento de las aguas y bombeo de la red.

2.3. Topografía

2.3.1. La topografía de la población permitirá el desalojo superficial de las aguas

3. Parte de que consta una red de alcantarillado

3.1. Albañales

3.1.1. Conductos que recolectan las aportaciones de aguas.

3.2. Atarjeas

3.2.1. Tubería de diámetro mínimo dentro de la red.

3.3. Sobcolectores

3.3.1. Son un conducto que reciben las aportaciones de aguas residuales provenientes de las atarjeas.

3.3.1.1. Sirven como líneas auxiliares de los colectores.

3.4. Colector

3.4.1. Es la línea o conducto principal que se localiza en las partes bajas de la localidad.

3.4.1.1. Su función es capturar todas las aportaciones provenientes de subcolectores, atarjeas y descargas domiciliarias hasta la parte final de la zona urbana.

3.5. Emisor

3.5.1. Conducto comprendido entre el final de la zona urbana.

3.5.1.1. Su función es transportar la totalidad de las aguas captadas por el resto de la red.

3.6. Interceptor

3.6.1. Es un conducto abierto o cerrado que intercepta o desvía las aguas pluviales, aliviando problemas que ponen en peligro a la población.

3.7. Disposición final

3.7.1. Son sometidas a tratamiento, quitándoles su poder nocivo.

3.7.1.1. Usarlas para riego agrícola, riego de parques y jardines o canalizarlas hacia industrias.

3.8. Pozo de visita

3.8.1. Son estructuras parecidas a chimeneas verticales construidas de tabique o cajas de concreto reforzado.

3.9. Caídas

3.9.1. Son estructuras que se utilizan para absorber un desnivel entre la unión de dos tuberías.

3.9.1.1. Tienen un fin de ahorrar excavación o de disminuir una pendiente en la tubería.

3.10. Estaciones de bombeo

3.10.1. Se diseñan para elevar las aguas de una zona a otra de la población.

3.11. Sifones invertidos y puente canal

3.11.1. Son estructuras que sirven para salvar el paso de una depresión fuerte.

3.12. Coladeras pluviales

3.12.1. Son estructuras de captación que permiten la entrada del agua de lluvia hasta el sistema de interceptores.

3.13. Caja derivadora

3.13.1. Son estructuras que se proyectan en sistema combinado para inducir, en tiempos de secas.
