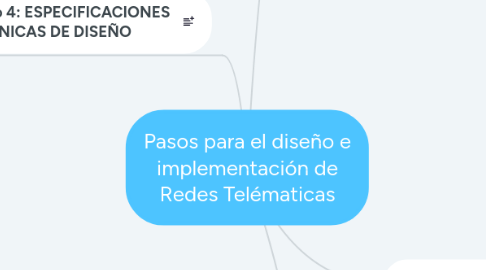

Pasos para el diseño e implementación de Redes Telématicas por Mind Map: Pasos para el diseño e implementación de Redes Telématicas

1. Paso 1: OBTENER INFORMACIÓN.

1.1. En base de a las necesidades del cliente,,se debe obtener toda la información posible. De igual manera se debe conocer las instalaciones donde se va a trabajar. y tener en cuenta lo siguiente:

1.1.1. a. Verificación de la ubicación de la acometida del exterior del edificio de los operadores de energía y datos que proporcionen al cliente.

1.1.2. b. Ubicación del área de telecomunicaciones.

1.1.3. c. Ubicación de falsos suelos y techos para el tendido del cableado.

1.1.4. d. Instalación del cableado vertical en conductos verticales.

1.1.5. e. Ubicación de los usuarios de la red telématica,, en su área de trabajo.

1.1.6. f. Ubicación de posibles puntos de acceso para futura ampliación de usuarios.

2. Paso 2: DIMENSIONADO.

2.1. Tomas de usuario: Ubicación de dos tomas de usuario y uno toma extra para dispositivos de uso compartido como impresoras, puntos de acceso innalámbrico, etc.

2.2. Cableado Horizontal: Es necesario calcular el cableado desde el repartidor hasta las áreas de trabajo, con un poco de cable extra para futuros puntos.

2.3. Cableado Vertical: Calcular el cableado vertical, Habitualmente se utiliza fibra óptica multímodo para tendido menor de 500 mts, y monómodo para tendidos mayores.

2.4. De canalizaciones: Se deberá dimensionar canalizaciones interiores futuras.

3. Paso 3: PLANOS Y ESQUEMAS

3.1. Planos suministrados por el cliente preferentemente en formato digital para la ubicación de todos los elementos que forman parte de la red telématica.

3.2. Etiquetado y ubicación de todos los elementos que componen la red telématica incluyendo punto de usuario, armarios y servidores etc.

4. Paso 4: ESPECIFICACIONES TECNICAS DE DISEÑO

4.1. Segun la norma ISO/IEC 11801, se listan algunos elementos que forman parte de la red, que se deben tener en cuenta.

4.1.1. Espacio para distribuidores.

4.1.2. Cableado vertical y horizontal.

4.1.3. Tomas de usuario.

4.1.4. Etiquetado

4.1.5. Materiales, herramientas y equipos.

4.1.6. Documentación y ficha técnica.
