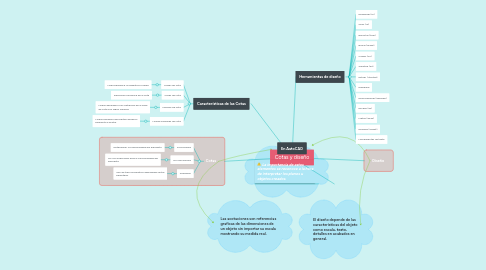

Cotas y diseño por Mind Map: Cotas y diseño

1. Herramientas de diseño

1.1. Desplazar (m)

1.2. Girar (ro)

1.3. Recortar (trim)

1.4. Borrar (erase)

1.5. Copiar (co)

1.6. Simetria (mi)

1.7. Estirar (stretch)

1.8. Empalme

1.9. Descomponer (explode)

1.10. Escalar (es)

1.11. Matriz (array)

1.12. Desfase (offset)

1.13. Herramientas de texto

2. Características de las Cotas

2.1. Lineas de cota

2.1.1. Línea paralela a la magnitud a medir

2.2. Cifras de cota

2.2.1. Indicación numérica de la cota

2.3. Flechas de cota

2.3.1. Líneas dibujadas a los extremos de la línea de cota con algún simbolo

2.4. Líneas auxiliares de cota

2.4.1. Líneas paralelas que parten desde el elemento a acotar

3. Diseño

4. Cotas

4.1. Funcionales

4.1.1. Determinan la funcionalidad del elemento

4.2. No funcionales

4.2.1. No son esenciales para la funcionalidad del elemento

4.3. Auxiliares

4.3.1. Son de tipo informativo expresadas entre parentesis

5. En AutoCAD

6. Las acotaciones son referencias graficas de las dimensiones de un objeto sin importar su escala mostrando su medida real.

7. El diseño depende de las características del objeto como escala, texto, detalles en acabados en general.

8. La importancia de estos elementos se reconoce a la hora de interpretar los planos u objetos creados.
