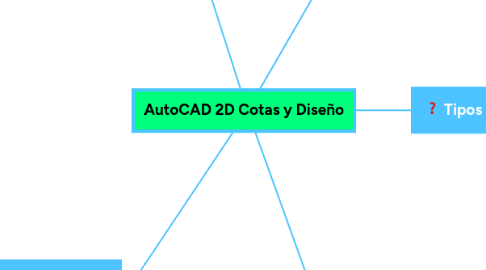

AutoCAD 2D Cotas y Diseño por Mind Map: AutoCAD 2D Cotas y Diseño

1. Tipos de cota

1.1. Según su funcionalidad

1.1.1. Cotas funcionales F

1.1.2. Cotas auxiliares AUX

1.1.3. Cotas no funcionales NF

1.2. según su criterio

1.2.1. Cota de verificación

1.2.2. Cota de función

1.2.3. Cota de fabricación

2. Tipos de acotación

2.1. Acotación en serie

2.1.1. se presenta error acumulativo

2.1.2. Acotación respecto a cotas contiguas

2.2. Acotación en paralelo

2.2.1. Acotación respecto a un mismo plano de referencia

2.2.2. Error independiente en cada medida

3. Generalidades de las cotas

3.1. Definición

3.1.1. Medidas reales de objetos

3.1.2. No varían ni depende de la escala de dibujo

3.2. Ubicación

3.2.1. Por fuera del elemento que mide

3.2.2. de 8 a 5 mm de separación respecto al elemento

3.2.3. Las cotas se deben ubicar en el plano más adecuado, donde se aprecie claramente su información

3.3. Aristas Ficticias

3.3.1. Prolongaciones de las lineas de elementos curvos, ubicadas para definir las cotas

3.3.2. Employee

3.4. Repetición de cotas

3.4.1. se debe acotar cada elemento una única vez en el plano mas favorable

3.4.2. Si una cota se repite muchas veces, se debe crear una referencia general para esta

3.5. Cotas de diferente escala

3.5.1. Si existe una cota de una escala diferente a la general se deberá subrayar su valor numérico

3.6. Cruce de cotas

3.6.1. No se debe permitir el cruce entre acotaciones

4. Elementos de las cotas

4.1. Líneas auxiliares de cota

4.1.1. Ubicación en los extremos de la magnitud

4.1.2. Perpendiculares a la línea de cota

4.2. Linea de cota

4.2.1. Línea paralela a la magnitud a medir

4.3. Flecha de cota

4.3.1. Extremos de la cota

4.3.2. Solo se deberá usar un tipo de flecha por dibujo

4.3.3. Si no hay espacio para ubicar la flecha, se debe ubicar en la parte exterior sobre una prolongación de la línea de cota

4.4. Cifra de cota

4.4.1. Indicación numérica de la medida

4.4.2. Si la cifra no cabe, puede ponerse por fuera uniendola con una linea

5. Acotación de Arcos

5.1. Arcos menor o igual a 180°

5.1.1. deberá ser asociada al radio

5.2. Arcos mayores 180° o circunferencias

5.2.1. deberá indicarse con trazos el centro del arco

6. Stephanny Alejandra Bocanegra Baron
