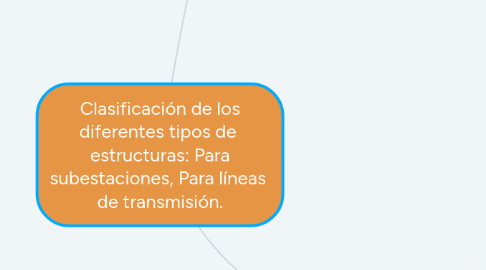

Clasificación de los diferentes tipos de estructuras: Para subestaciones, Para líneas de transmisión. por Mind Map: Clasificación de los diferentes tipos de  estructuras: Para subestaciones, Para líneas  de transmisión.

1. Alta tensión

1.1. Torre de suspensión

1.1.1. En este tipo de torre los conductores se encuentran suspendidos de las ménsulas mediante cadenas de aisladores, están diseñadas para soportar el peso de los conductores y la acción del viento sobre ellos y sobre la misma torre.

1.2. Torre de retensión

1.2.1. Terminal

1.2.1.1. Esta clase de torre se encuentra en el inicio o final de una línea, están diseñadas para soportar la tensión ejercida por los conductores ubicados de manera perpendicular a las mensulas, razón por la cual es el tipo de torre más robusta.

1.2.2. Angular

1.2.2.1. Las torres tipo angular son utilizadas cuando hay cambio de dirección en la línea, soporta la tensión de los conductores producida por el cambio de dirección.

1.3. Rompetramos

1.3.1. Este tipo de estructura es utilizada en las líneas de transmisión para evitar la caída en cascada (domino) de las torres de suspensión y para facilitar el tendido de líneas rectas extensas, se clasifican según la manera de soportar la tensión producida por los conductores en:

1.3.1.1. Autoportantes: Son vigas incrustadas en el suelo, las cuales transmiten la tensión de los conductores a las cimentaciones; estas estructuras pueden ser rígidas o flexibles, las primeras no sufren deformaciones en presencia de esfuerzos irregulares son fabricadas en acero o en hormigón y las flexibles son postes metálicos que sufren deformación en caso de estos esfuerzos.

1.3.1.2. Arrienda: Son estructuras flexibles que transmiten la tensión de los conductores a las cimentaciones.

2. Media y baja tensión

2.1. Postes de madera

2.1.1. el campo de aplicación de este tipo de apoyos es casi exclusivamente en baja tensión y están en claro desuso, aunque es posible encontrar algún tipo de poste de madera en alguna línea de media tensión. Como ventajas podemos decir que son fáciles de transportar gracias a su ligereza y bajo precio en comparación con los postes de hormigón y los metálicos.

2.2. Postes de hormigon

2.2.1. Postes de hormigon armado

2.2.1.1. este tipo de poste es el que más se utiliza en redes de baja tensión. La ventaja principal de este tipo de postes es su duración ilimitada además de no necesitar mantenimiento. El mayor inconveniente es el precio con respecto a los postes de madera y que al ser más pesados se incrementan los gastos en el transporte.

2.2.2. Postes de hormigón armado vibrado

2.2.2.1. con la finalidad de mejorar las cualidades del hormigón armado se fabrican este tipo de postes. Suelen tener una altura entre los 7 y 18 m y su sección es rectangular o en forma de doble T. La principal ventaja (que hace que sean los más utilizados) de este tipo de postes es que se puede fabricar en el lugar de su implantación y así ahorrarse los gastos en transportes.

2.2.3. Postes de hormigón armado centrifugado

2.2.3.1. este tipo de postes se emplea desde electrificaciones en ferrocarriles, en líneas rurales en baja tensión y alta tensión incluido líneas de 220 KV, mástiles para alumbrado exterior (en el reglamento antiguo llamado alumbrado público), además en combinación con varios postes se pueden realizar configuraciones de apoyos en ángulo, derivación, anclaje, etc. No son empleados en lugares de difícil acceso precisamente porque su fabricación no puede realizarse en talleres provisionales.

2.2.4. Postes de hormigón armado pretensado

2.2.4.1. este tipo de postes cada vez es más utilizado ya que su precio resulta mucho más económico que los del hormigón corriente.

2.3. Postes metalicos

2.3.1. Postes metálicos de presilla

2.3.1.1. Básicamente está constituido por dos tramos ensamblados por tornillos. Cada tramo está formado por 4 montantes angulares de ala iguales unidos entre sí por presillas soldadas de ahí el nombre. La cabeza o tramo superior tienen una longitud de 6m y la parte inferior se puede configurar con diferentes tramos para obtener alturas de 10, 12, 14, 18 y 20 m.

2.3.2. Postes metálicos de celosía

2.3.2.1. este tipo de poste se emplea prácticamente en las altas tensiones, desde medias tensiones hasta muy altas tensiones, es decir, en líneas de 3ª, 2ª y 1ª categoría. Su forma y dimensiones dependerá de los esfuerzos a los que esté sometido, de la distancia entre postes y la tensión de la línea.
