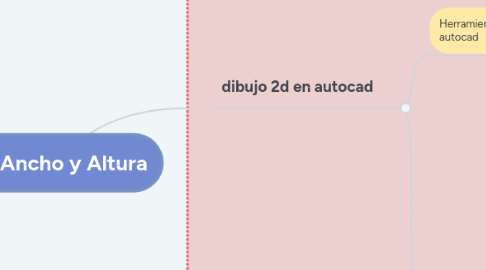

2D: Ancho y Altura por Mind Map: 2D: Ancho y Altura

1. dibujo 2d en autocad

1.1. Herramientas de dibujo y trazado en autocad

1.1.1. Linea

1.1.1.1. Se selecciona la herramienta línea con cualquiera de los métodos: por icono, al escribir el nombre del comando o dentro del menú por su abreviatura (L) seguido de la tecla ENTER. (se introduce la longitud pero no se limita ni vertical ni horizontalmente)

1.1.2. polilínea

1.1.2.1. Es un único objeto que se compone de segmentos de línea y arco. Comando "PL".

1.1.3. Círculo

1.1.3.1. Comando "C", contiene las opciones diámetro, radio, punto central, tres puntos y tan,tan,tan.

1.1.4. Arco

1.1.4.1. Comando "A".Para crear arcos se puede especificar combinaciones de valores de centro, punto final, punto inicial, radio, ángulo, longitud de cuerda y dirección. Los arcos se dibujan por defecto en sentido contrario a las agujas del reloj.

1.1.5. Rectangulo

1.1.5.1. Crear una polilínea rectangular a partir de los parámetros de rectángulo especificados (longitud, anchura, rotación) y el tipo de esquinas (empalme, chaflán o cuadrado).

1.2. Se encuentra condicionado por un espacio bidimensional

1.2.1. las medidas son:

1.2.1.1. Ancho

1.2.1.1.1. Medida de menor dimensión de una figura u objeto. medida de distancia horizontal o diagonal.

1.2.1.2. Altura

1.2.1.2.1. Medida de mayor dimensión de una figura u objeto. medida de distancia vertical.
