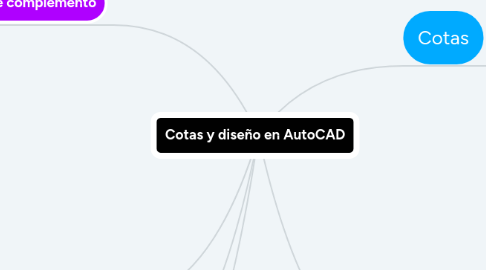

Cotas y diseño en AutoCAD por Mind Map: Cotas y diseño en AutoCAD

1. Cotas

1.1. Elementos

1.1.1. Línea de cota

1.1.1.1. Son líneas paralelas a la pieza de medición

1.1.2. Cifra de cota

1.1.2.1. Es el valor que indica la magnitud

1.1.3. Simbolos

1.1.3.1. Son elementos visuales que indican la caracteristica de una pieza

1.1.4. Simbolo al final de la cota

1.1.4.1. Pueden ser representados por flechas, trazos o círculos

1.1.5. Lineas auxiliares de cota

1.1.5.1. Son líneas que sobresalen del dibujo para limitar la longitud de las líneas de cota

1.1.6. Linea de referencia de cota

1.1.6.1. Funcionan como notas explicativas que unen el texto con la cota

1.2. Tipos

1.2.1. Funcionales

1.2.1.1. Son de gran importancía para la funcionalidad de la pieza

1.2.2. No funcionales

1.2.2.1. No son de gran importancia para la funcionalidad de la pieza

1.2.3. Auxiliares

1.2.3.1. Son las que dan las medidas totales, exteriores o inferiores de una pieza

1.3. Qué es?

1.3.1. Es la representación de las medidas reales de los objetos que se indican en el plano

2. Selección de objetos

2.1. Designar

2.1.1. Situar los objetos designados en un conjunto previamente seleccionado

2.2. Filtros de selección

2.2.1. Muestra la lista de propiedades que componen el filtro actual

2.3. Seleccionar similar

2.3.1. Busca todos los objetos en el dibujo que tengan las mismas propiedades y los añade a un conjunto de selección

2.4. Selección rápida

2.4.1. Crea un conjunto de selección usando como información criterios de filtro

3. Comando de complemento

3.1. Son aquellos comandos que ayudan en la edición y ejecución del diseño

3.1.1. Desplazar

3.1.2. Girar

3.1.3. Recortar

3.1.4. Borrar

3.1.5. Copiar

3.1.6. Simetría

3.1.7. Empalme

3.1.8. Descomponer

3.1.9. Estirar

3.1.10. Escalar

3.1.11. Matriz

3.1.12. Polar

3.1.13. Desfase

3.1.14. Pinzamientos

4. Herramienta de texto

4.1. Son anotaciones que en su mayoría constan de una o dos palabras para describir caracteristicas de dibujo

4.1.1. Texto en una línea

4.1.1.1. Crea un objeto de texto en una línea

4.1.2. Editar texto

4.1.2.1. Edita el objeto de texto de una sola línea o líneas múltiples

4.1.3. Estilos de texto

4.1.3.1. Sirve para modificar los estilos de escritura

5. Tablas

5.1. Permite insertar una tabla compuesta de columnas y filas, la cual permite ingresar datos del proyecto

6. Bloque

6.1. Son una composición de objetos que se combinan para formar un unico objeto de guardado y que hace mas sencilla la generación de los mismos en el diseño
