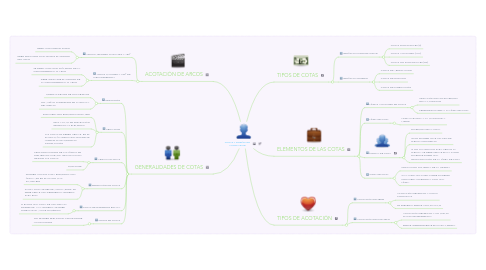

COTAS Y DISEÑO EN AUTOCAD 2D por Mind Map: COTAS Y DISEÑO EN AUTOCAD 2D

1. ELEMENTOS DE LAS COTAS

1.1. LÍNEAS AUXILIARES DE COTAS

1.1.1. UBICACIÓN EN LOS EXTREMOS DE LA MAGNITUD

1.1.2. PERPENDICULARES A LA LÍNEA DE COTA

1.2. LÍNEA DE COTA

1.2.1. LINEA PARALELA A LA MAGNITUD A MEDIR

1.3. FLECHA DE COTA

1.3.1. EXTREMOS DE LA COTA

1.3.2. SOLO SE DEBE USAR UN TIPO DE FLECHA POR DIBUJO

1.3.3. SI NO HAY ESPACIO PARA UBICAR LA FLECHA, SE DEBE UBICAR EN LA PARTE EXTERIOR SOBRE UNA PROLONGACIÓN DE LA LÍNEA DE COTA

1.4. CIFRA DE COTA

1.4.1. INDICACION NUMERICA DE LA MEDIDA

1.4.2. SI LA CIFRA NO CABE, PUEDE PONERSE POR FUERA UNIENDOLA CON UNA LÍNEA.

2. TIPOS DE ACOTACIÓN

2.1. ACOTACIÓN EN SERIE

2.1.1. ACOTACIÓN RESPECTO A COTAS CONTIGUAS

2.1.2. SE PRESENTA ERROR ACUMULATIVO

2.2. ACOTACIÓN EN PARALELO

2.2.1. ACOTACIÓN RESPECTO A UN MISMO PLANO DE REFERENCIA

2.2.2. ERROR INDEPENDIENTE EN CADA MEDIDA

3. TIPOS DE COTAS

3.1. SEGÚN SU FUNCIONALIDAD

3.1.1. COTAS FUNCIONALES (F)

3.1.2. COTAS AUXILIARES (AUX)

3.1.3. COTAS NO FUNCIONALES (NF)

3.2. SEGÚN SU CRITERIO

3.2.1. COTAS DE VERIFICACION

3.2.2. COTAS DE FUNCION

3.2.3. COTAS DE FABRICACIÓN

4. ACOTACIÓN DE ARCOS

4.1. ARCOS MENORES O IGUALES A 180º

4.1.1. DEBE ACOTARSE EL RADIO

4.1.2. DEBE INDICARSE CON TRAZOS EL CENTRO DEL ARCO

4.2. ARCOS MAYORES A 180º DE CIRCUNFERENCIA

4.2.1. SE DEBE ACOTAR EL DIÁMETRO DE LA CIRCUNFERENCIA O ARCO

4.2.2. DEBE INDICARSE EL CENTRO DE LA CIRCUNFERENCIA O ARCO

5. GENERALIDADES DE COTAS

5.1. DEFINICIÓN

5.1.1. MEDIDAS REALES DE LOS OBJETOS

5.1.2. NO VARÍAN NI DEPENDE DE LA ESCALA DEL DIBUJO

5.2. UBICACION

5.2.1. POR FUERA DEL ELEMENTO QUE MIDE

5.2.2. DE 8 A 5 MM DE SEPARACIÓN RESPECTO AL ELEMENTO

5.2.3. LAS COTAS SE DEBEN UBICAR EN EL PLANO MÁS ADECUADO, DONDE SE APRECIE CLARAMENTE SU INFORMACIÓN

5.3. ARISTAS FICTICIAS

5.3.1. PROLONGACIONES DE LAS LÍNEAS DE ELEMENTOS CURVOS, UBICADAS PARA DEFINIR LAS COTAS

5.3.2. EMPLOYEE

5.4. REPETICIÓN DE COTAS

5.4.1. SE DEBE ACOTAR CADA ELEMENTO UNA ÚNICA VEZ EN EL PLANO MAS FAVORABLE

5.4.2. SI UNA COTA SE REPITE VARIAS VECES, SE DEBE CREAR UNA REFERENCIA GENERAL PARA ESTA

5.5. COTAS DE DIFERENTE ESCALA

5.5.1. SI EXISTE UNA COTA DE UNA ESCALA DIFERENTE A LA GENERAL SE DEBE SUBRAYAR SU VALOR NUMÉRICO

5.6. CRUCE DE COTAS

5.6.1. NO SE DEBE PERMITIR EL CRUCE ENTRE ACOTACIONES
