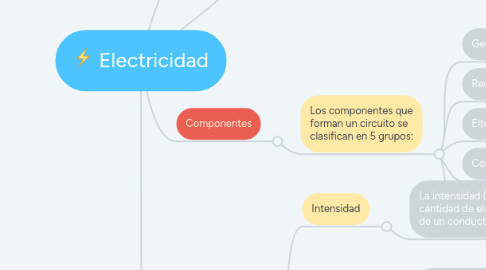

Electricidad por Mind Map: Electricidad

1. Componentes

1.1. Los componentes que forman un circuito se clasifican en 5 grupos:

1.1.1. Generadores: pilas, baterías y generadores

1.1.2. Receptores: bombillas, motores y resistencias

1.1.3. Conductores: cables

1.1.4. Eltos. de mando: interruptores, pulsadores, conmutadores

1.1.5. Eltos. de protección: fusibles, diferenciales y magnetotérmicos

2. Magnitudes eléctricas fundamentales

2.1. Intensidad

2.1.1. La intensidad (I) de corriente eléctrica es la cantidad de electricidad que atraviesa la sección de un conductor eléctrico en la unidad de tiempo.

2.1.1.1. Se mide en Amperios (A)

2.2. Resistencia

2.2.1. La resistencia (R) es la oposición o dificultad que presenta un conductor al paso de la corriente eléctrica.

2.2.1.1. Se mide en ohmios (Ω)

2.3. Tensión

2.3.1. El voltaje o tensión (V) eléctrica es la diferencia de potencial eléctrico que existe entre dos puntos de un circuito.

2.3.1.1. Se mide en voltios (V).

2.4. Ley de Ohm

2.4.1. V = I x R

2.4.1.1. La intensidad de corriente que circula por un conductor es directamente proporcional a la tensión aplicada entre sus extremos e inversamente proporcional a la resistencia que ésta ofrece.

2.5. Potencia

2.5.1. La potencia (P) es el trabajo realizado en la unidad de tiempo.

2.5.1.1. Se mide en vatios (W)

2.5.1.2. P = V x I

2.6. Energía

2.6.1. La energía (E) es el trabajo desarrollado por la corriente eléctrica. La energía eléctrica consumida por un receptor es el producto de su potencia por el tiempo que está funcionando.

2.6.1.1. En los circuitos eléctricos la unidad de medida empleada es el kilovatio por hora (kWh)

2.6.1.2. E = P x t

3. Circuito eléctrico

3.1. conjunto de elementos conectados entre sí (circuito cerrado), por los que circula una corriente eléctrica, con el fin de realizar un trabajo (transformamos la energía eléctrica en otra forma de energía: encender bombillas, motores, etc)
