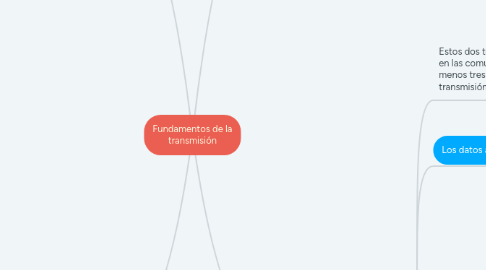

Fundamentos de la transmisión por Mind Map: Fundamentos de la transmisión

1. 2.3 CAPACIDAD DE CANALES

1.1. Ancho de banda Nyquist

1.1.1. En este entorno, la limitación de la velocidad de transmisión de datos es simplemente el ancho de banda de la señal.

1.1.2. Si las señales que se transmiten son binarios (tomar sólo dos valores), la velocidad de datos que pueden ser apoyadas por B Hz es 2B bps.

1.2. Capacidad de Shannon Formula

1.2.1. La fórmula de Nyquist indica que, estando todo lo demás igual, duplicando el ancho de banda se duplica la tasa de transferencia de datos.

1.2.2. Todos estos conceptos se pueden combinar perfectamente en una fórmula desarrollada por el matemático Claude Shannon.

1.2.3. Un ejemplo que relaciona las formulaciones de Nyquist y Shannon. Supongamos que el espectro de un canal entre 3 MHz y 4 MHz y SNR=24dB.

1.3. Una gran variedad de discapacidades puede deformar o dañar una señal. Una deficiencia común es el ruido, que es cualquier señal no deseada que se combina con y, por lo tanto, distorsiona la señal, destinada para la transmisión y recepción.

2. 2.1 SEÑALES PARA TRANSMITIR INFORMACIÓN

2.1. Una señal electromagnética es una función del tiempo, pero también puede expresarse como una función de la frecuencia; es decir, la señal consta de componentes de frecuencias diferentes.

2.2. Los conceptos de dominio de tiempo

2.2.1. Una señal digital es aquella en la que la intensidad de la señal se mantiene en un nivel constante durante un cierto período de tiempo y, a continuación, cambia a otro nivel constante

2.3. Los conceptos de dominio de frecuencia

2.3.1. Cualquier señal electromagnética puede demostrarse que constan de una colección periódica de las señales analógicas (ondas sinusoidales) a diferentes amplitudes, frecuencias y fases

2.4. Relación entre la velocidad de transmisión de datos y ancho de banda

2.4.1. Cualquier forma de onda digital tendremos infinidad de ancho de banda. Si intentamos transmitir esta forma de onda como una señal a través de cualquier medio, el sistema de transmisión se limita el ancho de banda que se puede transmitir

2.4.1.1. Caso I: ancho de banda = 4 MHz; data rate = 2 Mbps

2.4.1.2. Caso II: ancho de banda = 8 MHz; data rate = 4 Mbps

2.4.1.3. Caso III: ancho de banda = 4 MHz; data rate = 4 Mbps

3. 2.2 TRANSMISIÓN DE DATOS ANALÓGICOS Y DIGITALES

3.1. Estos dos términos se usan con frecuencia en las comunicaciones de datos en al menos tres contextos: datos, señales y transmisión.

3.2. Los datos analógicos y digitales

3.2.1. Los datos analógicos toman valores continuos en algún intervalo. Por ejemplo, la voz y el vídeo están continuamente

3.2.2. Los datos digitales toman valores discretos; son ejemplos de texto y números enteros.

3.3. Señalización digital y analógica

3.3.1. Una señal analógica es una onda electromagnética que varían continuamente puede propagarse a través de una variedad de medios, en función de la frecuencia

3.3.1.1. Datos digitales, de señales analógicas: algunos medios de comunicación, tales como la transmisión vía satélite y fibra óptica, sólo se propagan las señales analógicas

3.3.1.2. Datos analógicos, de señal analógica: datos analógicos se convierten fácilmente en una señal analógica.

3.3.2. Una señal digital es una secuencia de pulsos de voltaje que pueden transmitirse a través de un alambre de cobre medio

3.3.2.1. Los datos digitales, señal digital: En general, los equipos para la codificación de los datos digitales en una señal digital es menos complejo y menos costoso que el equipo análogo digital

3.3.2.2. Datos analógicos, de señal digital: Conversión de datos analógicos a formato digital permite el uso de modernos equipos de conmutación y transmisión digital de datos analógicos

3.4. Transmisión analógica y digital

3.4.1. Señales analógicas y digitales puede ser transmitida a través de medios de transmisión adecuada

3.4.1.1. La transmisión analógica

3.4.1.1.1. la señal analógica sufrirá atenuación que limita la longitud del enlace de transmisión.

3.4.1.2. La transmisión digital

3.4.1.2.1. Señal digital se puede propagar sólo una distancia limitada antes de atenuación pone en peligro la integridad de los datos.

4. 2.4 MEDIOS DE TRANSMISIÓN

4.1. En un sistema de transmisión de datos, el medio de transmisión es el camino físico entre el transmisor y el receptor.

4.2. Microondas terrestres

4.2.1. Descripción física

4.2.1.1. Se utiliza para vincular dos o más terreno a base de microondas transmisores/receptores, conocidas como estaciones terrestres o estaciones de tierra.

4.2.2. Aplicaciones

4.2.2.1. Distribución de Televisión

4.2.2.2. La transmisión telefónica de larga distancia

4.2.2.3. Redes empresariales privadas.

4.3. Características de transmisión

4.3.1. Transmisión cubre una parte sustancial del espectro electromagnético. Frecuencias comunes usadas para la transmisión están en el rango de 2 a 40 GHz.

4.4. Microondas por satélite

4.4.1. Descripción física

4.4.1.1. un satélite de comunicaciones es, en efecto, una estación de retransmisión de microondas.

4.4.2. Aplicaciones

4.4.2.1. de la comunicación por satélite es una revolución tecnológica tan importante como la fibra óptica.

4.5. LA RADIODIFUSIÓN

4.5.1. Descripción física

4.5.1.1. La principal diferencia entre emisoras de radio y microondas es que el primero es omnidireccional y el último es direccional.

4.5.2. Aplicaciones Radio

4.5.2.1. Es un término general que se utiliza para englobar en el rango de frecuencias de 3 kHz a 300 GHz.

4.5.3. Características de transmisión

4.5.3.1. La gama de 30 MHz a 1 GHz es eficaz para transmitir comunicaciones.
