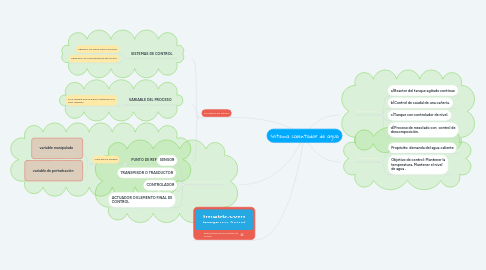

sistema calentador de agua por Mind Map: sistema calentador de agua

1. Partes del sistema

1.1. a)Reactor del tanque agitado continuo

1.2. b)Control de caudal de una cañería.

1.3. c)Tanque con controlador de nivel.

1.4. d)Proceso de mezclado con control de descomposición.

2. Partes del proceso

2.1. Propósito: demanda del agua caliente

2.2. Objetivo de control: Mantener la temperatura, Mantener el nivel de agua .

3. Conceptos del sistema

3.1. SISTEMAS DE CONTROL

3.1.1. ABIERTO:No aplica para el proceso

3.1.2. CERRADO: El funcionamiento esta activo

3.2. VARIABLE DEL PROCESO

3.2.1. Es la variable que se quiere mantener en el valor deseado

3.3. PUNTO DE REFERENCIA

3.3.1. Valor para la variable

3.3.1.1. variable manipulado

3.3.1.2. variable de perturbación

4. Señales del sistema de control

4.1. SENSOR

4.2. TRANSMISOR O TRASDUCTOR

4.3. CONTROLADOR

4.4. ACTUADOR O ELEMENTO FINAL DE CONTROL

5. Representación del sistema de control
