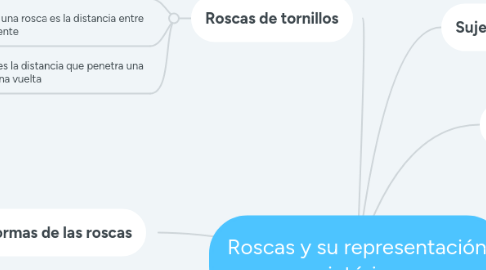

Roscas y su representación pictórica por Mind Map: Roscas y su representación pictórica

1. Sujeciones permanentes

1.1. Remaches y soldaduras

2. Sujeciones fijas

2.1. Pernos, tornillos, tuercas, pasadores, etc.

3. Roscas de tornillos

3.1. Es una arista continua de sección uniforme en forma de hélice sobre una superficie de un cilindro

3.2. El paso de una rosca es la distancia entre diente y diente

3.3. El avance es la distancia que penetra una rosca en una vuelta

4. Formas de las roscas

4.1. La forma métrica ISO es la más utilizada

4.2. Rosca en V aguda se utiliza en instrumentos de precisión

4.3. La rosca redonda generalmente se usa en lámparas y sus bases

4.4. Forma cuadrada o trapezoidal se usan para transmitir potencia o movimento

4.5. La rosca de estibo, transmite presión en una sola dirección

5. Representaciones pictóricas

5.1. Se trata de representar la rosca como se la ve en la vida real y se las utiliza únicamente cuando se quiere representar detalles amplificados y otras representaciones especiales.

6. Roscas simples y compuestas

6.1. En las roscas simples el avance es igual al paso

6.2. En las roscas dobles el avance es el doble que el paso

6.2.1. Las roscas dobles y triples se utilizan cuando se requiere un movimiento rápido.

6.3. En las roscas triples el avance es el triple del paso

7. Roscas derecha e izquierda

7.1. Las roscas generalemente son derechas, en la representación se debe especificar, si es izquierda se coloca LH después de la especificación
