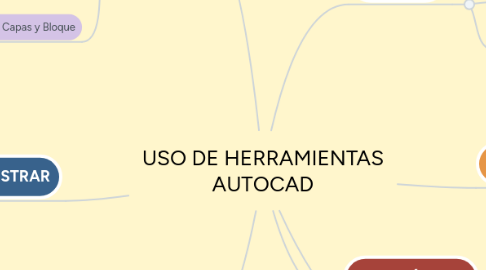

USO DE HERRAMIENTAS AUTOCAD por Mind Map: USO DE HERRAMIENTAS AUTOCAD

1. Por cota

1.1. Permite restringir la distancia horizontal o vertical entre puntos, también permite restringir: radio, angulo y diámetro.

2. INSERTAR

2.1. Bloque

2.1.1. insertar, modificar y crear archivos, carpetas. insertar bloques o dibujos externos

2.2. Referencias

2.2.1. insertar referencias del archivo el cual se esta editando. enlazar, delimitar y ajustar referencias de archivos externos

2.3. Importar|

2.3.1. importar datos de otras paginas

3. INICIO

3.1. Dibujo

3.1.1. linea: crea segmentos de linea recta.

3.1.2. Polilínea: Crea polilíneas bidimensionales (secuencia de segmentos conectados que se crea como un único objeto plano).

3.1.3. Circulo: Crea un circulo mediante un centro y un radio.

3.1.4. Arco: crea un arco mediante 3 puntos.

3.1.5. Rectángulos y elipses.

3.2. Modificar

3.2.1. Editar las formas dibujas anteriormente: desplazar, copiar, estirar, girar, simetría, recortar, etc.

3.3. Anotaciones, Capas y Bloque

3.3.1. Herramientas para modificar estilos, personalizar las propiedades de las capas, cálculos, etc.

4. ANOTAR

4.1. Texto

4.1.1. Permite ingresar y modificar las líneas de texto

4.2. Cotas

4.2.1. permite mostrar y modificar las cotas (Altitud que presenta un punto sobre un plano horizontal) de los objetos que se encuentran en la pantalla

5. PARAMÉTRICO

5.1. Geometricas

5.1.1. Aplica múltiples restricciones geométricas a los objetos seleccionados. muestra y/o oculta las restricciones.

6. VISTA

6.1. permite la activación o desactivan de la vista de iconos SCP, Cubos de vistas, Barra de navegación. permite la configuración de la ventana gráfica. permite la visualización de paletas de herramientas, de propiedades, etc.

7. ADMINISTRAR

7.1. Grabadora de acciones

7.1.1. Permite la grabacion de acciones, la personalizacion de parametros de la grabadora y la administracion de macros de acciones

7.2. Personalizacion

7.2.1. Permite la administración de la interfaz de usuario y la paleta de herramientas

7.3. Aplicaciones

7.3.1. Permite cargar aplicaciones (AutoLISP, ADS y ARX), ejecutar comandos y editar visual Basic, Visual LISP y ejecutar macro VBA.
