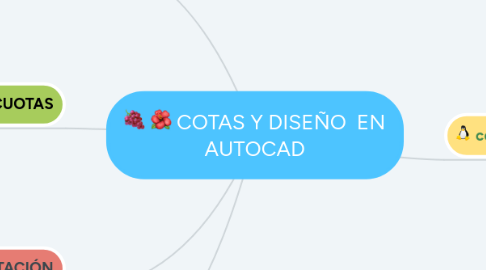

COTAS Y DISEÑO EN AUTOCAD por Mind Map: COTAS Y DISEÑO  EN AUTOCAD

1. como acotar

1.1. Elección de planos de referencia

1.1.1. Si la pieza tiene sus caras planas, se elige como planos de referencia sus caras exteriores

1.1.2. Si la pieza es de revolución,los planos de referencia deberán ser perpendiculares al eje de revolución

1.1.3. si la pieza es prismática e incluye dos planos de simetría, se eligen los dos como planos de referencia

1.1.4. Si la pieza es simétrica el plano debe concordar con de simetría

1.2. CRITERIOS PARA ACOTAR

1.2.1. No cortarse entre si

1.2.2. Pueden subtitularse por una leyenda

1.2.3. Situadas fuera de la vista,con 8 y 5 mm de diferencia entre si

1.2.4. Nunca acotar isometrias

1.2.5. No repetir cotas

1.2.6. Generalmente paralelas, pero es posible hacerlas oblicuas *60 grados inclinación*

1.2.7. No aristas, ni prolongaciones como lineas de cuota

1.2.8. Deben leerse desde posición normal

1.2.9. Siempre deben ser completas e indicar el total de la magnitud

1.2.10. La cifra debe ir centrada , encima o la izquierda de la cota

1.2.11. No cortar otras lineas del dibujo

1.2.12. Usar el mismo tipo de flecha

1.2.13. Para elementos o detalles se acota desde el cetro de la figura

1.2.14. Si no se indica el centro del arco se acota con R

1.2.15. Arcos superiores a 180 grados y circunferencias se acotan con diámetro

2. TIPOS DE COTAS

2.1. No funcionales

2.1.1. No son esenciales para determinar la funcionalidad de la pieza

2.2. Funcionales

2.2.1. Son esenciales para determinar la funcionalidad de la pieza

2.3. Auxiliares

2.3.1. Son únicamente informativas

3. ELEMENTOS DE LAS CUOTAS

3.1. Linea de cota

3.1.1. Linea paralela a la magnitud a medir y esta se dibuja mediante una linea fina continua

3.2. Lineas auxiliares de cota

3.2.1. Son lineas paralelas que inician en los extremos de la magnitud que se va medir

3.3. Flechas de cota

3.3.1. Son los símbolos que se ubican en los extremos de la cota

3.4. Cifra de cota

3.4.1. Es la indicación numérica de medida, la cual es la mas importante de la cota y deberá tener visibilidad preferente en el plano

4. ACOTACIÓN

4.1. Es lo que se indica en un plano con las medidas reales que tiene los objetos representadas en el

4.1.1. cotas

4.1.1.1. criterio de funcionamiento

4.1.1.2. criterio de fabricacion

4.1.1.3. criterio de verificación

5. ACOTAR

5.1. OBJETIVO

5.1.1. Poder dise;ar cualquier objeto sin necesidad de realizar mediciones en el dibujo, ni deducir medidas por suma o diferencia de cotas
