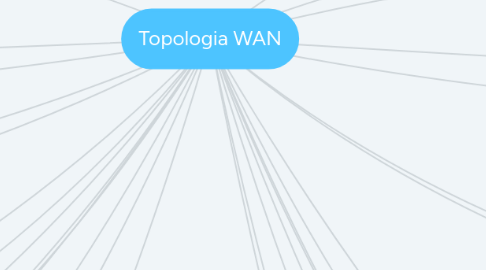

Topologia WAN por Mind Map: Topologia WAN

1. Tecnologías inalámbricas: Para enviar y recibir datos, la tecnología inalámbrica usa el espectro de radio sin licencia. Cualquier persona que tenga un router inalámbrico y tecnología inalámbrica en el dispositivo que utilice puede acceder al espectro sin licencia.

1.1. Celulares 3G/4G: Muchos usuarios con smartphones y tablet PC pueden usar los datos móviles para enviar correos electrónicos, navegar la Web, descargar aplicaciones y mirar videos.

2. VSAT: Una terminal de apertura muy pequeña (VSAT) es una solución que crea una WAN privada mediante comunicaciones satelitales. Este satélite se encuentra en órbita geosincrónica en el espacio.

2.1. DSL: La tecnología DSL es una tecnología de conexión permanente que usa las líneas telefónicas de par trenzado existentes para transportar datos con un ancho de banda elevado y proporciona servicios IP a los suscriptores.

2.2. VPN: Es una conexión cifrada entre redes privadas a través de una red pública, como Internet.

3. Equipo de las instalaciones del cliente (CPE): el CPE consiste en cables internos y dispositivos ubicados en el perímetro empresarial que se conectan a un enlace de una prestadora de servicios. El suscriptor es dueño del CPE o lo alquila al proveedor de servicios. En este contexto, un suscriptor es una empresa que obtiene los servicios WAN de un proveedor de servicios. • Equipo de comunicación de datos (DCE): también llamado “equipo de terminación de circuito de datos”, el DCE consta de dispositivos que colocan los datos en el bucle local. Principalmente, el DCE proporciona una interfaz para conectar a los suscriptores a un enlace de comunicación en la nube WAN. Bucle local: cable de cobre o fibra propiamente dicho que conecta el CPE a la CO del proveedor de servicios. A veces, el bucle local también se denomina “última milla”.

4. Las operaciones WAN se centran en la capa física y en la capa de enlace de datos del modelo OSI. En general, los estándares de acceso WAN describen métodos de distribución de la capa física y requisitos de la capa de enlace de datos. Los requisitos de la capa de enlace de datos incluyen asignación de direcciones físicas, control de flujo y encapsulamiento.

5. De estrella Si se requiere una conexión de red privada entre varios sitios, entonces una topología punto a punto con múltiples circuitos punto a punto es una opción. Cada circuito punto a punto requiere su propia interfaz de hardware dedicada que requiere múltiples routers con tarjetas de interfaz WAN.

6. Por paquetes Se fracciona cada mensaje enviado por los usuarios y se transforman en un número de pequeñas partes denominadas paquetes,que se vuelven a unir una vez llegan al equipo de destino, para reconstruir los datos iniciales. Dichos paquetes se mueven por la red independientemente, y esto repercute positivamente en el tráfico, además de facilitar la corrección de errores, ya que en caso de fallos sólo se deberán reenviar las partes afectadas. El ancho de banda es compartido entre todos los usuarios que usan la red.

7. Por mensaje Sus conmutadores suelen ser ordenadores que cumplen la tarea de aceptar el tráfico de cada terminal que se encuentre conectado a ellas. Dichos equipos evalúan la dirección que se encuentra en la cabecera de los mensajes y pueden almacenarla para utilizarla más adelante. Cabe mencionar que también es posible borrar, redirigir y responder los mensajes en forma automática

8. Punto a punto En una topología punto a punto se utiliza un circuito punto a punto entre dos terminales. Generalmente se trata de conexiones de líneas alquiladas dedicadas como las líneas T1. Una conexión punto a punto implica un servicio de transporte de capa 2 a través de la red del proveedor de servicios.

9. Se deben emplear equipos con una gran capacidad de memoria, ya que este factor repercute directamente en la velocidad de acceso a la información. No destaca por la seguridad que ofrece a sus usuarios. Los virus y la eliminación de programas son dos de los males más comunes que sufre la red WAN.

10. * Permite usar un software especial para que entre sus elementos de red coexistan mini y macrocomputadoras * No se limita a espacios geográficos determinados * Ofrece una amplia gama de medios de transmisión, como los enlaces satelitales

11. Es una red de computadoras que une varias redes locales, aunque sus miembros no estén todos en una misma ubicación física. Muchas WAN son construidas por organizaciones o empresas para su uso privado, otras son instaladas por los proveedores de internet (ISP) para proveer conexión a sus clientes.

12. ¿Que son?

13. Caracteristicas

14. * Posee máquinas dedicadas a la ejecución de programas de usuario (hosts). Una sub-red, donde conectan varios hosts. * División entre líneas de transmisión y elementos de conmutación (enrutadores). * Es un sistema de interconexión de equipos informáticos geográficamente dispersos, que pueden estar incluso en continentes distintos. El sistema de conexión para estas redes normalmente involucra a redes públicas de transmisión de datos.

15. Ventajas

16. Desventajas

17. Tipos de topologias WAN

18. WAN en el modelo OSI

19. Terminología común de WAN

20. Dispositivos Wan

21. Módem de Internet por acceso telefónico: los módems de banda de voz se consideran una tecnología WAN heredada.

22. Servidor de acceso: este servidor controla y coordina el módem de Internet por acceso telefónico, y las comunicaciones de los usuarios de entrada y salida telefónica.

23. Switch WAN: un dispositivo de internetworking de varios puertos utilizado en las redes de los proveedores de servicios.

24. Router principal/switch multicapa: router o switch multicapa que reside en el centro o en el backbone de la WAN, en lugar de en la periferia. Para desempeñar esta función, un router o switch multicapa debe poder admitir

25. Opciones de conexión de enlace WAN

26. Líneas arrendadas: Son líneas privadas que se contratan o alquilan para comunicaciones punto a punto donde existe la necesidad de que sean conexiones exclusivas y permanentes.

26.1. ATM: La tecnología del modo de transferencia asíncrona (ATM) se construye sobre una arquitectura basada en celdas, en vez de una arquitectura basada en tramas. Las celdas ATM tienen siempre una longitud fija de 53 bytes. La celda ATM contiene un encabezado ATM de 5 bytes, seguido de 48 bytes de contenido ATM,

26.1.1. Frame Relay: La retransmisión de tramas (Frame Relay) es una tecnología WAN multiacceso sin difusión (NBMA) simple de capa 2 que se utiliza para interconectar las redes LAN de una empresa.

26.1.1.1. MPLS: Son unas etiquetas que se ponen en las tramas nivel 2 para poderse enrutar en la capa llamada nivel 2,5. Puede recibir conexiones desde sus clientes mediante cualquier tipo de protocolo, incluido tráfico IPv4, IPv6, Ethernet, ATM, DSL y Frame Relay.

27. PSTN: Red pública telefónica, su conexión se limita a menos de 56 kb/s. Las ventajas de los módems y las líneas analógicas son la simplicidad, la disponibilidad y el bajo costo de implementación.

28. ISDN: Protocolo que permite trasportar datos, voz, etc. Lo ofrecen las compañías. Los medios físicos son BRI y PRI, son los cables que trasmiten los datos.

29. WAN Ethernet: Los estándares de Ethernet más recientes que utilizan cables de fibra óptica hicieron de Ethernet una opción de acceso
