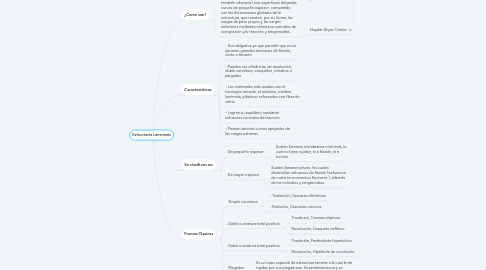

Estructuras Laminares por Mind Map: Estructuras Laminares

1. ¿Como son?

1.1. Las estructuras laminares (llamadas también cáscaras) son superficies delgadas curvas de pequeño espesor, comparado con las dimensiones globales de la estructura, que resisten, por su forma, las cargas de peso propio y las cargas exteriores mediante esfuerzos normales de compresión y/o tracción y tangenciales

1.1.1. Heydar Aliyev Center

2. Formas Clasicas

2.1. Simple curvatura

2.1.1. - Traslación, Cascaras cilíndricas

2.1.2. - Rotación, Cascaras crónicas

2.2. Doble curvatura total positiva

2.2.1. Traslacion, Cacaras elipticas

2.2.2. Revolución, Casquete esférico

2.3. Doble curvatura total positiva

2.3.1. Traslación, Paraboloide hiperbólico

2.3.2. Revolución, Hipérbole de revolución

2.4. Plegados

2.4.1. Es un caso especial de estructura laminar a la cual le da rigidez por sus plegaduras. Se predimensiona y se verifica como una vida en dos sentidos.

3. Se clasifican en:

3.1. De pequeño espesor

3.1.1. Suelen llamarse membranas o laminas, la cual no tiene rigidez, ni a flexión, ni a torsión

3.2. De mayor espesor

3.2.1. Suelen llamarse placas, las cuales desarrollan esfuerzos de flexión (esfuerzos de corte en momentos flectores ), además de las normales y tangenciales

4. Caracteristicas

4.1. - Son delgados ya que permite que no se generen grandes tensiones de flexión, corte o tensión.

4.2. - Pueden ser cilíndricas, de revolución, doble curvatura, casquetes, cilindros o plegados

4.3. - Los materiales más usados son el hormigón armado, el aluminio, madera laminada, plásticos reforzados con fibra de vidrio

4.4. - Logran su equilibrio mediante esfuerzos normales de tracción

4.5. - Poseen laminas curvas apoyadas de las cargas externas
