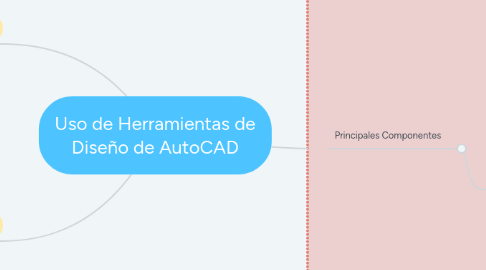

Uso de Herramientas de Diseño de AutoCAD por Mind Map: Uso de Herramientas de Diseño de AutoCAD

1. Interfaz

1.1. La interfaz de AutoCAD está basada en los estándares de Windowss y puede ser modificada de una manera facil.

2. Principales Componentes

2.1. Botón de Inicio Representa el icono del programa Al dar clic sobre el icono de inicio, aparecen algunas funciones comunes para empezar proyectos, como: generación de un nuevo dibujo, abrir o guardar un proyecto, exportar, publicar e imprimir. En el costado derecho aparecen otras opciones de acuerdo con la función escogida

2.1.1. Barra de Herramientas de acceso rapido

2.1.1.1. Ubicadas en la parte superior de la interfaz, contiene la mayoría de la información del programa muy cerca del área del dibujo. Son 13 barras de herramientas con diferentes características.

2.1.1.1.1. HOME

2.1.1.1.2. INSERT

2.1.1.1.3. Annotate

2.1.1.1.4. Parametric

2.1.1.1.5. View

2.1.1.1.6. Manage (gestionar)

2.1.1.1.7. Output (Salida):

2.1.1.1.8. Add_ins

2.1.1.1.9. A360:

2.1.1.1.10. Express Tools

2.1.1.1.11. Featured Tools

2.1.1.1.12. Bin 360:

2.1.1.1.13. Performance

2.1.2. Ventanas y Cuadros de diálogos

2.1.2.1. Ventana de linea de Comandos

2.1.2.1.1. Ubicada en la parte inferior central de la interfaz, muestra las órdenes que están siendo ejecutadas en el programa y las posibles herramientas asociadas a lo que se está escribiendo con el teclado

2.1.2.2. Menu Contextual

2.1.2.2.1. Permite conocer las características de la herramienta. Esta ventana emergente aparece al dar clic derecho sobre el objeto. Se ubica contigua al objeto señalado.

2.1.2.3. Captura dinámica de parámetros

2.1.2.3.1. Son ayudas que facilitan la construcción del dibujo, mediante cajas de texto emergente que muestran información como: ubicación del cursor en el área del dibujo (coordenadas), distancias, diámetros, longitudes o requerimientos que la herramienta sugiera.

2.1.3. En AutoCAD los botones del mouse cumplen diferentes funciones. A continuación se mencionan las establecidas por defecto.

2.1.3.1. Botón Izquierdo

2.1.3.1.1. Selección de entidades.

2.1.3.1.2. Selección de iconos.

2.1.3.1.3. Selección de herramientas del Tools Paletts

2.1.3.1.4. Selección de las opciones del menú.

2.1.3.1.5. Ingreso de puntos.

2.1.3.2. Botón derecho

2.1.3.2.1. Activar los menús contextuales

2.1.3.3. Scroll

2.1.3.3.1. Ampliar o disminuir el dibujo

2.1.3.3.2. Desplazar el dibujo.

2.1.4. Herramientas mouse

2.1.5. Métodos para acceder a los comandos y a las herramientas

2.1.5.1. AutoCAD brinda un sin número de herramientas para generar diseños. Estas se encuentran en diferentes barras, menús y ventanas, a las cuales se puede acceder de diversas maneras: Al presionar el icono correspondiente, al escribir el nombre el comando, por el menú principal, dentro del Tools Paletts, a través de abreviaturas o con el teclado, como se puede observar:

2.1.5.1.1. F1: Menús y rutinas de ayuda.

2.1.5.1.2. F2: Abre la ventana de texto.

2.1.5.1.3. F3: Cambia el estado e osnap entre ON y OFF.

2.1.5.1.4. F4: Cambia el estado del tablero para toma de datos.

2.1.5.1.5. F5: Cambia el plano de referencia.

2.1.5.1.6. F6: Modifica el estado del sistema de coordenadas.

2.1.5.1.7. F7: Pone o quita la grilla de referencia.

2.1.5.1.8. F8: Entra o sale del modo ortogonal.

2.1.5.1.9. F9: Pone el modo snap a ON u OFF.

2.1.5.1.10. F10: Entra o sale del modo de coordenadas polares.

2.1.6. Como personalizar la interfaz

2.1.6.1. Se puede modificar el aspecto de la interfaz al dar clic en el botón de inicio y seleccionar el comando Options (opciones). Se aabrirá una ventana emergente para cambiarla. Los cambios en la interfaz varían la manera de ver la pantalla en cuanto a color en el área del dibujo, color y tamaño del puntero, la forma de abrir y guardar los archivos trabajados, la impresora predeterminada, el manejo de las unidades de medidas, el tamaño de los pinzamientos, la manera en la que se prefiere el modelado en tres dimensiones, entre otros.

2.1.7. Utilidades a utilizar en el diseño

2.1.7.1. Las unidades de dibujo son las unidades de medida en AutoCAD, que pueden estar en milímetros, metros, kilómetros o pulgadas. Por ejemplo, si se dibuja una línea que mida 5, medirá entonces 5 unidades de dibujo. Para la adecuación de las unidades de medida se presionan las teclas U y N o se escribe UNIDADES. Aparece la ventana Unidades de Dibujo, en la que se eligen las medidas para la elaboración del diseño. Durante el desarrollo de este programa de formación se trabajará siempre con unidades decimales; y los ángulos, en el sistema predeterminado: grados decimales con precisión 0, medido en sentido contrario a las manecillas del reloj.

3. Que es?

3.1. CAD (Computer Aided Design= Diseño Asistido Por Computadora) es un software creado por la empres norteamericana Autodesk. Es uno de los programas más utilizados para el modelado de estructuras y planos.
