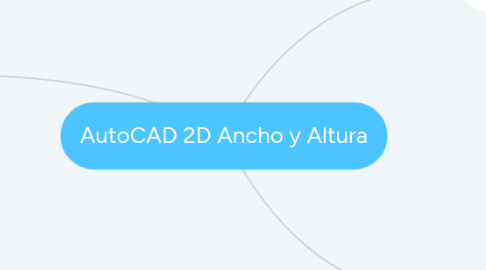

AutoCAD 2D Ancho y Altura por Mind Map: AutoCAD 2D Ancho y Altura

1. Herramientas de dibujo

1.1. Linea

1.1.1. Con el comando (L) se puede definir la longitud de la línea, primero el primer punto de la línea, luego el final y pulsar enter

1.2. Polilinea

1.2.1. Se crea un objeto que se compone de líneas y arcos. Se puede especificar la longitud de la línea, y si se dibuja un arco al pulsar U se define el ángulo del arco, y se define centro y radio para terminar el arco

1.3. Rectángulo

1.3.1. Se especifican las medidas de ancho y alto

1.4. Arco

1.4.1. Se pueden especificar combinaciones de valores de centro, punto final, punto inicial, radio, ángulo, longitud de cuerda y dirección.

1.5. Círculo

1.5.1. Se puede especificar el ancho del círculo a través del diámetro o radio del mismo

2. Longitud

2.1. Permite concebir el espacio en dos dimensiones y dar solución a un problema planteado, el cual, por medio de un plano o una representación de dos dimensiones, dará una respuesta al problema planteado

2.2. En un plano de dos dimensiones, solo puedo plasmar dos de los ejes en cualquiera de sus combinaciones, y que, dependiendo de la cara que quiera representar en el plano, debo observar de tal modo el objeto para representarlo correctamente.

2.3. Teniendo en cuenta el plano cartesiano, mi plano puede ser en vista X-Y. Luego de identificar que plano estoy representando, se debe disponer a hacer la representacion en dos dimensiones, conociendo que es el ancho y la altura.

2.3.1. Ancho

2.3.2. Altura

3. Dimensión de un Objeto

3.1. Son las medidas requeridas para representar el objeto a dibujar

3.2. Ancho

3.3. Alto
