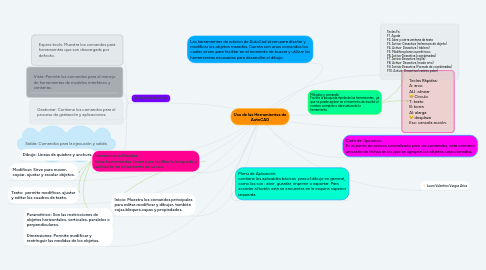

Uso de las Herramientas de AutoCAD por Mind Map: Uso de las Herramientas de AutoCAD

1. Dibujo: Lineas de quiebre y anchura.

2. Modificar: Sirve para mover, copiar, ajustar y escalar objetos.

3. Texto: permite modificar, ajustar y editar los cuadros de texto.

4. Paramétrico: Son las restricciones de objetos horizontales, verticales, paralelos o perpendiculares. Dimensiones: Permite modificar y restringuir las medidas de los objetos.

5. Inicio: Muestra los comandos principales para editar,modificar y dibujar, también cajas,bloques,capas y propiedades.

6. Teclas Rápidas: A: arco ALI: alinear C: Circulo T: texto B: borra Al: alarga D: desplaza Esc: cancela acción.

7. Teclas Fx: F1. Ayuda F2. Abre y cierra ventana de texto F3. Activa- Desactiva (referencia de objeto) F4. Activa- Desactiva ( tablero) F5. Modifica planos isométricos F6. Activa-Desactiva (coordenadas) F7. Activa-Desactiva (rejilla) F8. Activa- Desactiva (modo orto) F9. Activa-Desactiva (Forzado de coordenadas) F10. Activa- Desactiva (rastreo polar)

8. Las herramientas de edicion de AutoCad sirven para diseñar y modificar los objetos trazados. Cuenta con unos comandos los cuales sirven para facilitar en el momento de buscar y utilizar las herramientas necesarias para desarrollar el dibujo.

9. Métodos y comando: Facilita la búsqueda rápida de las herramientas, ya que se puede agilizar en el momento de escribir el nombre completo o abreviatura de la herramienta.

10. Cinta de Opciones: Es el punto de acceso centralizado para los comandos, esta contiene una serie de fichas en las que se agrupan los objetos seleccionados.

11. Menú de Aplicación: contiene los aplicables básicos para el dibujo en general, como los son : abrir, guardar, imprimir o exportar. Para acceder al botón este se encuentra en la esquina superior izquierda.

12. Herramientas Rápidas: Estas herramientas sirven para facilitar la búsqueda y aplicación en el momento de su uso.

13. Herramientas de acceso:

13.1. Expres tools: Muestra los comandos para herramientas que son descargads por defecto.

13.2. Vista: Permite los comandos para el manejo de herramientas de modelos interfaces y ventanas.

13.3. Gestionar: Contiene los comandos para el proceso de grabación y aplicaciones.

13.4. Salida: Comandos para la ejecución y salida.

14. Laura Valentina Vargas Arias
