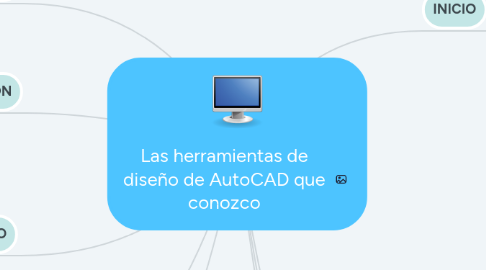

Las herramientas de diseño de AutoCAD que conozco por Mind Map: Las herramientas de diseño de AutoCAD que conozco

1. INICIO

1.1. Dibujo

1.1.1. Linea: crea segmentos de linea recta polilinea: secuencia de segmentos conectados Circulo: crea circulo mediante un centro y un radio Arco: crea un arco mediante 3 puntos Rectángulo: crea una polilinea rectangular Centro: crea una elipse mediante un punto determinado Sombreado: rellena un área cerrada

1.2. Modificar

1.2.1. Desplazar Copiar Estirar Girar Simetría Escala:aumenta o reduce los objetos seleccionados Recortar Empalme: redondea y empalma los bordes de los objetos Matriz: distribuye las copias en filas y columnas: Borrar: Descomponer: divide un objeto compuesto en sus elementos Desfase: Desfasa un objeto a una distancia precisada

1.3. Capas

1.3.1. Propiedades de la capa Fija como actual la capa de objeto Igualar Previo: deshace el ultimo o los cambios a la capa Aislar: bloquea todas las capas excepto la seleccionada Desaislar Inutilizar: cuando se inutiliza la capa dicho objeto se hace invisible Des: desactiva la capa de un objeto seleccionado Estado de capa Capa: parametros

1.4. Anotaciones

1.4.1. Texto de lineas múltiples Lineal: crea una cota lineal Directriz: Crea un objeto de directriz múltiple Tabla: crea un objeto de tabla vacio

1.5. Bloque

1.5.1. Inserción: Inserta un bloque al dibujo actual Crear: crea un bloque con los objetos seleccionados Editor de bloques Única: edita los atributos de referencia a bloque

1.6. Propiedades

1.6.1. Color de objeto Grosor de linea Tipo de linea

1.7. Grupos

1.7.1. Crea un grupo de objetos Desagrupar Editar grupo Seleccion de grupos ACT/ DES

1.8. Utilidades

1.8.1. Medir Selección rápida: selecciona de acuerdo a filtrado Seleccionar todo: selecciona todo excepto los que se encuentran en capas inutilizadas o bloqueadas Calculadora

1.9. Portapapeles

1.9.1. Cortar Pegar Copiar Igualar propiedades

2. INSERCIÓN

2.1. Inserción: de bloque o figura

3. ANOTAR

3.1. Acotar: crear cota lineal

4. PRESENTACIÓN

4.1. No manejo esta área

5. PARAMETRICO

5.1. De coincidir: Obliga a dos puntos a coincidir Paralelo : Obliga a dos lineas a mantenerse en el mismo angulo De tangencia:obliga a dos curvas a tener el mismo punto de tangencia Colineal : obliga a tener el mismo infinito Perpendicular: Obliga a formar 90° Suave: obliga a una spline a mantenerse continua con otra spline. Concentrica: obliga a los circulos y elipses para tener el mismo centro Simétrica: obliga a dos puntos o curvas a mantener simetría con una recta. Fija Igualar: Obliga a las lineas tener la misma longitud y a los círculos el mismo radio

6. VISTA

6.1. No manejo esta área

7. ADMISNISTRAR

7.1. No manejo esta área

8. SALIDA

8.1. No manejo esta área

9. MÓDULOS DE EXTENSIÓN

9.1. No manejo esta area
