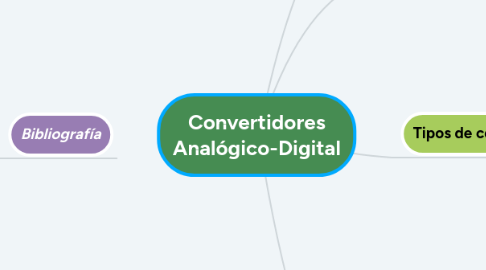

Convertidores Analógico-Digital

1. Bibliografía

1.1. https://core.ac.uk/download/pdf/47281302.pdf

1.2. http://paginas.fisica.uson.mx/horacio.munguia/aula_virtual/Cursos/Instrumentacion%20II/Documentos/AD%20y%20DA.pdf

1.3. https://catedra.ing.unlp.edu.ar/electrotecnia/islyd/apuntes/Tema%2011%20Conversores%202008.pdf

1.4. https://www.fceia.unr.edu.ar/enica3/da-ad.pdf

2. Autor : Choquehuanca Villaverde, Marcos Luis

3. Tipos de convertidores

3.1. Realimentados

3.1.1. Escalera

3.1.2. Seguimiento

3.1.3. Aproximaciones Sucesivas

3.2. Integradores

3.2.1. Una rampa

3.2.2. Doble Rampa

3.2.3. Tensión-Frecuencia

3.3. Paralelo

3.3.1. Flash

4. Definición

4.1. El objetivo básico de un ADC( Analogue to Digital Converter) es transformar una señal eléctrica análoga en un número digital equivalente.

4.2. Los dispositivos ADC convierten un nivel de tensión analógico en una palabra digital correspondiente. Si n es el número de bit obtenidos de la palabra, esto significa que habrá 2^n niveles de tensión diferentes

5. "Un transductor permite relacionar las señales del mundo real y sus análogas eléctricas. Para compatibilizar la información con un sistemas digital, se requiere de convertidores de datos del tipo ADC o DAC, segun corresponda."

6. Características

6.1. Estáticas

6.1.1. Resolucion

6.1.1.1. En la práctica corresponde el valor de un LSB (bit menos significativo).

6.1.2. La linealidad integral y el de linealidad diferencial:

6.1.3. Monotonicidad

6.1.4. El error de ganancia, el error de Desplazamiento (offset) y el error de cuantificación

6.2. Dinámicas

6.2.1. Tiempos de conversión

6.2.2. Tiempo de adquisición

6.2.3. Tiempo de asentamiento

6.2.4. Slew rate

6.2.4.1. Es la velocidad a la cual el valor de la salida del S&H converge al valor muestreado deseado
