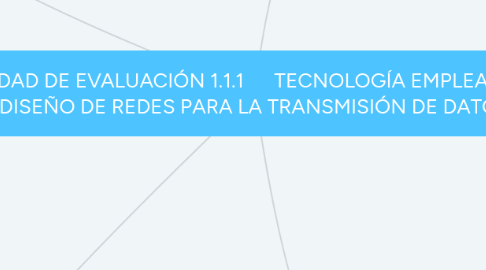

ACTIVIDAD DE EVALUACIÓN 1.1.1 TECNOLOGÍA EMPLEADA EN EL DISEÑO DE REDES PARA LA TRANSMISIÓN DE DATOS por Mind Map: ACTIVIDAD DE EVALUACIÓN 1.1.1      TECNOLOGÍA EMPLEADA EN EL DISEÑO DE REDES PARA LA TRANSMISIÓN DE DATOS

1. TIPOS DE REDES DE DATOS

1.1. LAN

1.1.1. DEFINICIÓN: Conecta los ordenadores en un área pequeña y predeterminada

1.1.1.1. velocidades de entre 10 y 100 Mbps

1.1.1.1.1. permite que los usuarios envíen o reciban archivos y compartan el acceso a estos y a los datos solo entre esa oficina o edificio

1.2. MAN

1.2.1. DEFINICIÓN: Ofrece cobertura en una zona geográfica extensa

1.2.1.1. velocidades de 10 Mbps, 20 Mbps, 16 gbps y 10 gbps mediante fibra óptica

1.2.1.1.1. solamente pueden conectarse los usuarios que sean de esa misma organización propietaria de los equipos

1.3. WAN

1.3.1. DEFINICIÓN: Abarca un área geográfica relativamente grande

1.3.1.1. velocidades de 1 Mbps y 1 Gbps, aunque este último límite puede cambiar drásticamente con los avances tecnológicos

1.3.1.1.1. contiene una colección de maquinas dedicadas a ejecutar los programas de usuarios.

2. TOPOLOGÍAS DE RED

2.1. BUS

2.1.1. DEFINICIÓN: camino de comunicación bidireccional con puntos de terminación bien definidos

2.1.1.1. las estaciones están conectadas por un único segmento de cable, cada computadora está conectada a un segmento común de cable de red, el segmento de red se coloca como un bus lineal, es decir un cable largo que va de un extremo a otro de la red, y al cual se conecta cada nodo de ésta

2.1.1.1.1. VENTAJAS: si algo se daña es fácil de arreglar, es muy barato realizar todo el conexionado, los cables de Internet y electricidad pueden ir juntos

2.1.1.1.2. DESVENTAJAS: si hay alguna rotura del cable la red deja de funcionar, la velocidad es muy baja, los computadores de la red no regresan la señal

2.2. ESTRELLA

2.2.1. DEFINICIÓN: red de computadoras donde las estaciones están conectadas directamente a un punto central

2.2.1.1. cada dispositivo solamente tiene un enlace punto a punto dedicado con el controlador central. Los dispositivos no están directamente enlazados entre si. Todas las computadoras están conectadas a un concentrador o hub central desde el cual se redireccionan los datos al computador adecuado

2.2.1.1.1. VENTAJAS: posee un sistema que permite arreglar nuestros equipos fácilmente, reconfiguración rápida, fácil de prevenir daños

2.2.1.1.2. DESVENTAJAS: si el hub o switch central falla toda la red deja de transmitir, es costosa ya que requiere mas cables, el cable viaja por separado del concentrador a cada computadora

2.3. ANILLO

2.3.1. DEFINICIÓN: topología en la que cada nodo se conecta exactamente a otros dos nodos formando una única ruta continua para las señales a través de cada nodo

2.3.1.1. cada estación tiene un receptor y un transmisor que hace la función de traductor, pasando la señal a la siguiente estación

2.3.1.1.1. VENTAJAS: fácil de instalar y reconfigurar, para añadir o quitar dispositivos solamente hay que mover dos conexiones, la conexión provee una organización de igual a igual para todas las computadoras

2.3.1.1.2. DESVENTAJAS: todas las señales van en una sola dirección y para llegar a una computadora debe pasar por todas las del medio, cuando una computadora falla altera a toda la red

3. TIPOS DE MEDIOS DE TRANSMISIÓN

3.1. CABLE COAXIAL

3.1.1. DEFINICIÓN:cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores eléctricos

3.1.1.1. RG-58/U que tiene el núcleo de cobre solido, RG-58/AU cuyo núcleo es de hilos trenzados, RG-59 que transmite en banda ancha o CATV, RG-6 de mayor diámetro y frecuencia

3.1.1.1.1. banda ancha: 75 ohmios.Utilizado en transmisión de señales de televisión por cable (CATV, "Cable Televisión"). banda base: 50 ohmios. Utilizado en LAN´s.

3.2. PAR TRENZADO (UTP)

3.2.1. DEFINICIÓN: forma de conexión en la que dos aisladores son entrelazados para tener menores interferencias y aumentar la potencia y la diafonía de los cables adyacentes

3.2.1.1. los conductores son de cobre obtenido por procedimientos electrolíticos y luego recocido, en enlaces de larga distancia, la longitud del trenzado varía entre 5 cm y 15 cm. Los conductores que forman el par tienen un grosor que varía entre 0,4 mm y 0,9 mm

3.2.1.1.1. UTP: 100 ohmios STP: 150 ohmios FTP: 120 ohmios

3.3. FIBRA OPTICA

3.3.1. DEFINICIÓN es un medio de transmisión de información que se usa para desarrollar redes de telecomunicaciones.

3.3.1.1. Atenuación. Se pierde parte de la señal en el núcleo, pese a que no exista refracción. Ancho de Banda. Capacidad del medio para transportar la información Apertura Numérica (AN) Ángulo máximo de acoplamiento para que los rayos de luz sean capturados por el núcleo de la fibra óptica.

3.3.1.1.1. MULTIMODO: 10 Mbit/s a 10 gbit/s MONOMODO: 100 Gbp/s

4. ESTÁNDARES DE ACCESO

4.1. 10BASE5

4.1.1. También referenciado como thicknet, por el uso de cable coaxial del tipo RG-8. Soporta una velocidad de 10 Mbps, BASE es contracción de señalización en BandaBase. 5 Indica que la longitud máxima del segmento es de 500mts.

4.1.1.1. Longitud máxima del segmento: 500 metros. Transceivers: Conectados al segmento (en la conexión). Distancia máxima entre el equipo y el transceiver: 50 metros. Distancia mínima entre transceivers: 2,5 metros. Segmentos y repetidores: Se pueden unir cinco segmentos utilizando cuatro repetidores. Segmentos que pueden tener equipos: Se pueden conectar equipos en tres de los cinco segmentos. Longitud total máxima de los segmentos unidos: 2.500 metros. Número máximo de equipos por segmento: 100 por especificación.

4.1.1.1.1. velocidad de transmisión a 10 Mbps

4.2. 10BASE2

4.2.1. A veces se denomina como Thinnet, este se instala por medio de una topología física de bus que consiste en segmentos de cable con terminaciones en cada extremo

4.2.1.1. Longitud máxima del segmento: 185 metros. Conexión a la tarjeta de red: Conector BNC . Segmentos y repetidores: Se pueden unir cinco segmentos utilizando cuatro repetidores. Equipos por segmento: 30 equipos por segmento por especificación. Segmentos que pueden tener equipos: Se pueden utilizar equipos en tres de los cinco segmentos. Longitud máxima total de la red: 925 metros.

4.2.1.1.1. velocidad de transmisión a 10 Mbps

4.3. 10BASET

4.3.1. es una norma IEEE 802.3 para operar redes de área local (LANs) Ethernet de 10 Mbps en cableado de par trenzado, no apantallado. ... Las redes 10BASE-T requieren un mínimo de cable de Categoría 3 y hardware de conexión para operación adecuada.

4.3.1.1. Cable: UTP Categoría 3, 4 ó 5. Conectores: RJ-45 al final del cable. Transceiver: Cada equipo necesita uno; algunas tarjetas lo tienen incorporado. Distancia del transceiver al hub: Máximo de 100 metros (328 pies). Backbones para los hubs: Cable coaxial o de fibra óptica para unir grandes redes locales o para cargar con el tráfico entre redes más pequeñas.

4.3.1.1.1. velocidad de transmisión a 10 Mbps
