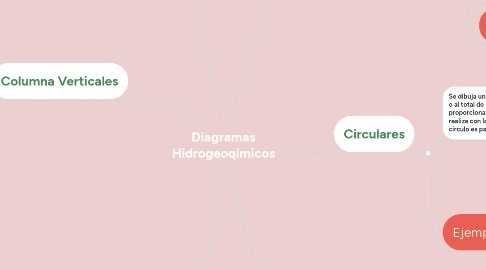

Diagramas Hidrogeoqímicos por Mind Map: Diagramas Hidrogeoqímicos

1. Dispersión

1.1. Se utilizan las partes positivas de dos ejes coordenados cartesianos.

1.1.1. VENTAJAS Útil en estudios de análisis repetidos en un mismo punto y en estudios de aguas semejantes de una misma zona. Denota la relación entre iones. Buenos resultados para agua de río.

1.1.2. DESVENTAJAS Para aguas subterráneas suele mostrar una nube de puntos concentrados en una zona del plano.

1.2. Ejemplo

2. Triangulares

2.1. Cada uno de los vértices de un triángulo equilátero representa uno de los componentes A, B o C, puros y simbolizando el 100% de cada uno de ellos. Si se quiere conocer cuantitativamente la composición de la muestra, basta trazar por el punto representativo una paralela al lado opuesto y leer el porcentaje de concentración

2.1.1. Ventajas Se pueden representar varios análisis sin causar confusión. Las aguas geoquímicamente iguales quedan agrupadas en áreas bien definidas.

2.1.2. Desventajas Se pueden tener variaciones al variar la colocación de los iones en los vértices. No se representan concentraciones absolutas ya que se representan en %. Solo pueden representarse 3 características por triángulo y en algunos casos puede ser insuficiente.

2.2. PIPER

2.3. Durov

2.4. Simple

3. Circulares

3.1. Se dibuja un círculo de radio proporcional al residuo seco o al total de meq/l disueltos, se divide en sectores proporcionales a los % de diversos componentes. Si se realiza con los iones expresados en meq/l, la mitad del círculo es para aniones y la otra mitad para cationes.

3.1.1. VENTAJAS Es posible hacer diagramas solo para cationes solo para aniones. Se adaptan bien en mapas hidrogeoquímicos.

3.1.2. DESVENTAJAS No permiten deducir fácilmente relaciones entre componentes. No proporcionan datos evidentes delas variaciones de las características geoquímicas del agua. Cada diagrama es un único análisis.

3.2. Ejemplo

4. Columna Verticales

4.1. Se disponen varias semirrectas verticales paralelas igualmente espaciadas, a cada semirrecta se le asocia un anión o un catión y se representa a partir de un origen en segmentos proporcionales a la concentración. Se unen los puntos obtenidos, resultando una línea quebrada.

4.1.1. VENTAJAS Aritméticos simples, útiles en aguas de caracteres similares. Se emplean concentraciones absolutas. Se pueden representar aguas diluidas y concentradas en un mismo diagrama. Adecuado para zonas reducidas y aguas poco diversificadas.

4.1.2. DESVENTAJAS Se pueden representar pocos análisis simultáneamente. Aritméticos simples, confusos. Aritméticos acumulativos, poco usados y confusos. Escala logarítmica acentúa la diferencia de concentración.

4.2. Schoeller

5. Poligonales

5.1. Se toma sobre semirrectas convergentes o paralelas segmentos proporcionales a cada ion y unir los extremos, resultando un polígono. Sobre cada recta se toma un ion, o bien, un catión y anión simultáneamente. La forma del polígono resultante da una idea del tipo de agua

5.1.1. VENTAJAS Se prestan bien a comparaciones y para mapas hidrogeoquímicos. Diagrama de Stiff más apto para aguas subterráneas normales. Permite apreciar las relaciones o variaciones entre cationes y aniones

5.1.2. DESVENTAJAS Para aguas muy diluidas o muy concentradas se debe reducir o ampliar la escala. No permite apreciar concentraciones absolutas.

5.2. Stiff

6. Columnares

6.1. En dos columnas adosadas se disponen los iones a partir de una base común, en una columna se apilan los cationes en el orden Ca, Mg, Na, K y en la otra se ponen los aniones en el orden CO3H+CO3, SO4, Cl, (NO3).

6.1.1. VENTAJAS Se puede añadir otra columna para cualquier característica particular. Es adaptable a mapas hidroquímicos. Es de fácil interpretación.

6.1.2. DESVENTAJAS Solo permite un análisis por diagrama.

6.2. Diagrama de Collins
