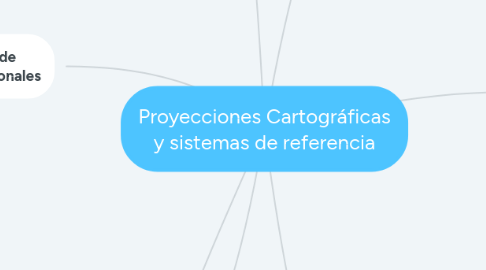

Proyecciones Cartográficas y sistemas de referencia por Mind Map: Proyecciones Cartográficas y sistemas de referencia

1. Geodesia y Sistemas mundiales de navegación por satélite

1.1. Ciencia y tecnología

1.1.1. trata

1.1.1.1. Estudio y representación de la superficie terrestre

1.1.1.2. la determinación de la forma y dimensiones de la tierra y su campo de gravedad

1.2. Geodesia aplicada

1.2.1. Topografía

1.2.2. Ingeniería Geodésica

1.2.3. Gestión de la información geoespacial

1.3. Ingeniería geodésica

1.3.1. Diseño

1.3.2. Medición

1.3.2.1. de construcciones y otros objetos

1.3.3. Supervisión

1.4. Sistemas de navegación global por satélite

1.4.1. Permite a pequeños receptores electrónicos determinar su localización utilizando señales temporales de radio transmitidas a través de los satélites.

1.4.2. Únicos GNSS operativos a nivel global

1.4.2.1. sistema de posicionamiento global (GPS) NAVSTAR - USA

1.4.2.2. ГЛОНАСС, ГЛОбальная НАвигационная Спутниковая Система (GLONASS) - RUSO

2. Proyección

2.1. Proceso

2.1.1. Asimilación de tamaño y forma a forma matemática.

2.1.2. Reducción de escala a la representación matemática.

2.1.3. Transferencia del esferoide o elipsoide al plano.

3. Sistemas de referencia de coordenadas tridimencionales

3.1. Coordenadas elipsoidales / Geodésicas

3.1.1. Latitud

3.1.1.1. Determina la posición de los paralelos sobre el elipsoide de la Tierra

3.1.1.1.1. se define mediante

3.1.2. Longitud

3.1.2.1. Determina la posición de los meridianos del elipsoide de la Tierra

3.1.2.1.1. se define mediante

3.1.3. Altitud

3.1.3.1. Determina la posición de los metros/yardas

3.1.3.1.1. se define mediante

4. Sistemas de referencia de coordenadas bidimensionales

4.1. Sistemas de referencia tridimensionales deben ser transformadas matemáticamente al sistema de geometría plana

4.2. Transformaciones sofisticadas

4.2.1. permiten la preservación de representaciones precisas

4.2.1.1. Áreas

4.2.1.2. Distancias

4.2.1.3. Ángulos

4.2.1.4. Otras características

4.2.2. Sistema de coordenadas Universal Transversal de Mercator (UTM)

4.2.2.1. Se basa en las protecciones de husos de 6° de longitud

4.2.2.1.1. entre los paralelos de latitud 80°S a 84°N

4.2.2.1.2. Factor de escala 0.99946

4.2.3. Sistema de la Cuadrícula Militar Universal (MGRS)

4.2.3.1. Las zonas polares se proyectan sobre la Cuadrícula de la Protección Universal Estereográfica Polar(UPS)

4.2.3.1.1. Polo como centro de proyección

4.2.3.1.2. Factor de escala 0.9994

5. Clases de proyecciones cartográficas

5.1. Proyecciones cilíndricas

5.1.1. Proporcionan la apariencia de un rectángulo

5.1.2. El rectángulo puede ser visto como una superficie cilíndrica desenrollada, que puede volverse a enrollar en un cilindro

5.2. Proyecciones cónicas

5.2.1. Las proyecciones cónicas tienen el punto de vista de una superficie desenrollada de un cono

5.2.2. Estas proyecciones se crean generalmente de forma matemática y no por proyección sobre una superficie cónica.

5.3. Proyecciones azimutales

5.3.1. Las proyecciones azimutales son aquellas que preservan los azimutes

5.3.1.1. Es decir, las direcciones relativas al Norte en su punto de vista normal

5.3.2. Un solo punto o un círculo pueden existir sin distorsión de escala

6. Preservar propiedades específicas en las proyecciones cartográficas

6.1. Preservación de ángulos

6.1.1. Transversa de Mercator

6.1.2. Cónica conforme de Lambert

6.1.3. Esterográfica

6.2. Preservación de áreas

6.2.1. Proyección cilíndrica equivalente de Lamber

6.2.2. Mollweide

6.3. Proyecciones de compromiso

6.3.1. Ortográfica

6.3.2. Gnomónica

6.3.3. Azimutal equidistante

6.3.4. Winkel Tripel
