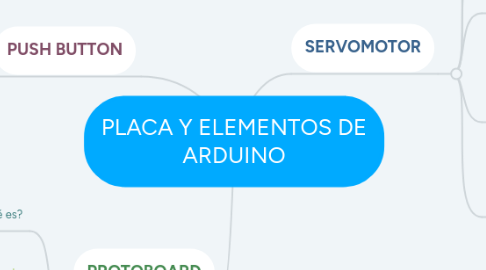

PLACA Y ELEMENTOS DE ARDUINO por Mind Map: PLACA Y ELEMENTOS DE ARDUINO

1. SERVOMOTOR

1.1. Servo es un tipo de motor DC con reductora que sólo puede girar 180 grados

1.2. Puede girar 180°

1.3. Se controla mediante

1.3.1. Envío de impulsos eléctricos de Arduino

1.3.1.1. Le dice al servo a qué posición se debe mover

1.4. Tiene tres cables

1.4.1. marrón es el cable a masa y debe conectarse a GND

1.4.2. rojo es el cable de corriente y debe conectarse al puerto de 5v

1.4.3. naranja es el cable de señal y debe conectarse al pin #9

1.5. Libreria

2. PROTOBOARD

2.1. ¿Qué es?

2.1.1. tablero con orificios que se encuentran conectados eléctricamente entre sí de manera interna

2.2. Utilizada comúnmente

2.2.1. pruebas y prototipos temporales de circuitos

2.3. Se usa

2.3.1. Insertando las terminales de los dispositivos electrónicos en los orificios de la protoboard de la forma en que tengan continuidad

3. PUSH BUTTON

3.1. ¿Qué es?

3.1.1. Es un elemento de entrada para un sistema digital

3.2. ¿Qué permite?

3.2.1. Permite obtener el estado lógico (alto ó bajo)

3.3. Para ejecutar esta acción se declara una entrada como

3.3.1. pinMode(PIN, INPUT_PULLUP);

3.3.2. pinMode(7, INPUT_PULLUP);
