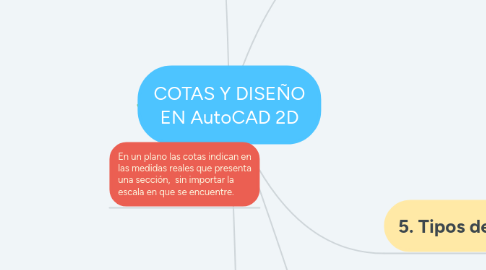

COTAS Y DISEÑO EN AutoCAD 2D por Mind Map: COTAS Y DISEÑO EN AutoCAD 2D

1. 4.Elementos de las COTAS

1.1. 4.1 Líneas auxiliares de cota.

1.1.1. 4.1.1 Son lineas al inicio y al final de la cota. Separadas del objeto a acotar.

1.2. 4.2 Líneas de cota.

1.2.1. 4.2.1 Se colocan fuera del objeto. Siempre es continua, aunque el dibujo esté interrumpido. Las lineas de cotas no deben cortarse entre si. Si la cota es oblicua debe ser paralela al objeto.

1.2.1.1. 4.2.1.1 Cotas Funcionales.

1.2.1.2. 4.2.1.2 Cotas no funcionales.

1.2.1.3. 4.2.1.3 Cotas auxiliares.

1.2.2. 4.2.2 La acotación en serie son alineadas. Las cotas mas cortas son las mas cercanas al objeto.

1.3. 4.3 Flechas de cota.

1.3.1. 4.3.1 Pueden ser flechas rellenas o vacías, o ser sustituidas por punto o por una linea angular 45º. Dentro de un dibujo todas deben ser de un mismo estilo. Si es para marcar un radio la cota solo tiene una flecha.

1.4. 4.4 Cifras de cota.

1.4.1. 4.4.1 La posición de la cifra se ubica en el centro. Si no cabe se ubica a un lado unida por una línea. Cotas de radio se antepone la letra R. Cotas de diametros se antepone el simbolo ø Las cotas con diferente escala se subrayasn. Las cotas que se repiten pueden sustituirse por una leyenda.

2. En un plano las cotas indican en las medidas reales que presenta una sección, sin importar la escala en que se encuentre.

3. 2. Particularidades de las COTAS

3.1. 2.1 Ubicaciòn

3.1.1. 2.1.1 Estas se deben situar fuera de vista con una separacion entre las misma de 5 a 8 mm

3.2. 2.2 Cotas oblicuas

3.2.1. 2.2.1 No son muy utilizadas, estas se presentan con un angulo de 60ª conservando la paralelidad con el objeto

3.3. 2.3 Posiciòn de la cifra de cota

3.3.1. 2.3.1 Horizontales paralelas.

3.3.2. 2.3.2 No horizontales interrumpiendo las lineas de cotas.

3.4. 2.4 Acotaciòn de detalle

3.4.1. 2.4.1 Siempre se debe hacer en posiciòn de su centro

3.5. 2.5 Cruce entre cotas

3.5.1. 2.5.1 Las lineas de cotas no deben de cortarcen entre si.

4. 3 Cotas en arcos y circunferencias

4.1. 3.1 Arcos mayores a 180ª

4.1.1. 3.1.1 Se debe acotar el diametro

4.1.2. 3.1.2 Si no aparece la linea completa debe aparecer el simbulo de diametro

4.2. 3.2 Arcos menores o iguales a 180ª

4.2.1. 3.2.1 Si la linea no aparece debe aparecer la R de radio

4.2.2. 3.2.2 Se debe acotar el radio

5. 1 Comandos de diseño

5.1. 1.1 Desplazar

5.2. 1.2 Girar

5.3. 1.3 Recortar

5.4. 1.4 Borrar

5.5. 1.5 Copiar

5.6. 1.6 Simetria

5.7. 1.7 Empalme

5.8. 1.8 Descomponer

5.9. 1.9 Estirar

5.10. 1.10 Escalar

5.11. 1.11 Matriz

5.12. 1.12 Desfase

6. 5. Tipos de cotas

6.1. 5.1 Lineal

6.1.1. 5.1.1 Puede ser tomada en forma horizontal y vertical.

6.2. 5.2 Alineal

6.2.1. 5.2.1 Toma de lineas diagonales.

6.3. 5.3 Angular

6.3.1. 5.3.1 Toma la medida de angulos entre lineas

6.4. 5.4 Radial

6.4.1. 5.4.1 Toma de medida de angulo o circulos, medida del centro al estremo.

6.5. 5.5 Longitud de arco

6.5.1. 5.5.1 Toma medida del punto de inicio y final del arco

6.6. 5.6 De Diametro

6.6.1. 5.6.1 Toma la medida del diametro de un circulo o arco.

6.7. 5.7 Con Recodo

6.7.1. 5.7.1 Toma la medida de un rco o circulo cuando el centro de estos no es preciso.

6.8. 5.8 De Coordenadas

6.8.1. 5.8.1 La medida es tomada por medio de una coordenada.
