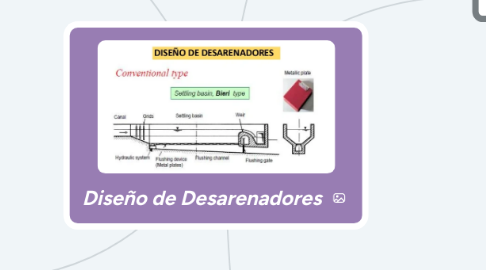

Diseño de Desarenadores por Mind Map: Diseño de Desarenadores

1. Definición

1.1. Obras hidráulicas

1.1.1. Propicia la decantación

1.1.2. Garantiza la remoción

2. Diámetro de partícula a eliminar

2.1. En función a la altura de caída de la Central Hidroeléctrica

2.1.1. H=100-200 m

2.1.1.1. d=0.6 mm

2.1.2. H=200-300 m

2.1.2.1. d=0.5 mm

2.1.3. H=300-500 m

2.1.3.1. d=0.3 mm

2.1.4. H=500-1000 m

2.1.4.1. d=0.1 mm

2.1.5. H>1000 m

2.1.5.1. d=0.05 mm

2.2. En función al tipo de turbina de la Central Hidroeléctrica

2.2.1. Turbina Kaplan

2.2.1.1. d= 1- 3 mm

2.2.2. Turbina Francis

2.2.2.1. d= 0.3-1 mm

2.2.3. Turbina Pelton

2.2.3.1. d= 0.1 - 0.3 mm

3. Previene

3.1. Deposición de sedimentos a lo largo del canal de conducción de la Central Hidroeléctrica

3.2. Disminución de la sección efectiva y de la capacidad de conducción

3.3. Rápida colmatación de la cámara de carga que antecede a la(s) tubería forzada(s) en el caso de centrales con canal de aducción

3.4. Deterioro de la conducción forzada por efecto abrasivo de la corriente

3.5. Desgaste acelerado de la(s) turbina(s) dispuestas en la casa de máquinas

4. Velocidad de sedimentación

4.1. Tabla de Arkangelski

5. Clasificación de desarenadores

5.1. En función a su operación

5.1.1. De purga continua

5.1.1.1. Las partículas decantadas son inmediatamente removidas y evacuadas por un permanente caudal de lavado

5.1.2. De purga discontinua o intermitente

5.1.2.1. Los sedimentos decantados se almacenan temporalmente en la(s) naves(s) de desarenación, para luego ser removidos y evacuados mediante o operaciones de purga que se efectúan periodicamente.

5.2. En función a la velocidad de escurrimiento

5.2.1. De baja velocidad

5.2.1.1. Cuando la velocidad media de la corriente en el desarenador se encuentra entre 0.20 y 0.60 m/s

5.2.1.1.1. Garantizan la remoción de partículas finas

5.2.2. De alta velocidad

5.2.2.1. Cuando la velocidad media de la corriente en el desarenador se encuentra 0.6 y 1.50 m/s

5.2.2.1.1. Garantizan la remoción de partículas medias o gruesas de material

5.3. Por la disposición de las naves de desarenación

5.3.1. En serie

5.3.1.1. Conformados por dos o más depósitos construidos uno a continuación del otro

5.3.2. En paralelo

5.3.2.1. Conformados por dos o más depósitos distribuidos paralelamente y diseñados para que cada uno de ellos opere con una fracción del caudal total derivado para la Central Hidráulica
