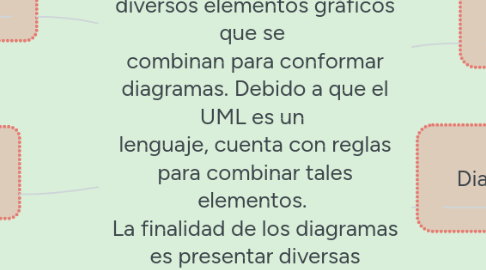

TIPOS DE DIAGRAMAS UML El UML está compuesto por diversos elementos gráficos que se combinan para conformar diagramas. Debido a que el UML es un lenguaje, cuenta con reglas para combinar tales elementos. La finalidad de los diagramas es presentar diversas perspectivas de un sistema, a las cuales se les conoce como modelo por Mind Map: TIPOS DE DIAGRAMAS UML El UML está compuesto por diversos elementos gráficos que se combinan para conformar diagramas. Debido a que el UML es un lenguaje, cuenta con reglas para combinar tales elementos. La finalidad de los diagramas es presentar diversas perspectivas de un sistema, a las cuales se les conoce como modelo

1. Conclusión

2. Definí cada uno de las características que contiene estos tipos de diagramas

3. Diagrama de tiempos

4. Un diagrama de tiempos o cronograma es una gráfica de formas de onda digitales que muestra la relación temporal entre varias señales

5. Diagrama de secuencia

6. El diagrama de secuencia es un tipo de diagrama usado para modelar interacción entre objetos en un sistema según UML.

7. Diagrama de actividades

8. En el Lenguaje de Modelado Unificado, un diagrama de actividades representa los flujos de trabajo paso a paso de negocio y operacionales de los componentes en un sistema. Un Diagrama de Actividades muestra el flujo de control general.

9. Diagrama de paquetes

10. En el Lenguaje Unificado de Modelado, un diagrama de paquetes muestra cómo un sistema está dividido en agrupaciones lógicas mostrando las dependencias entre esas agrupaciones.

11. Diagrama de despliegue

12. Es un tipo de diagrama del Lenguaje Unificado de Modelado que se utiliza para modelar el hardware utilizado en las implementaciones de sistemas y las relaciones entre sus componentes.

13. Diagrama global de interacciones

14. Es una de las trece clases de diagramas en el Lenguaje de Modelado Unificado (UML), un lenguaje de modelamiento para software y otros sistemas.

15. Diagrama de comunicación

16. Un diagrama de comunicación modela las interacciones entre objetos o partes en términos de mensajes en secuencia.

17. Diagrama de estados

18. Es un diagrama utilizado para identificar cada una de las rutas o caminos que puede tomar un flujo de información luego de ejecutarse cada proceso.

19. Diagrama de casos de uso

20. En el Lenguaje de Modelado Unificado, un diagrama de casos de uso es una especie de diagrama de comportamiento.

21. Diagrama de componentes

22. Un diagrama de componentes es un diagrama tipo del Lenguaje Unificado de Modelado.

23. Diagrama de clases

24. Un diagrama de clases es un tipo de diagrama estático que describe la estructura de un sistema mostrando sus clases, atributos y las relaciones entre ellos.

25. Diagrama de objetos

26. Los diagramas de objetos son utilizados durante el proceso de Análisis y Diseño de los sistemas informáticos en la metodología UML.

27. Nombre: Bayron E. Conza.
