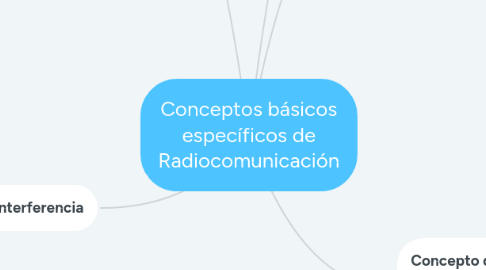

Conceptos básicos específicos de Radiocomunicación por Mind Map: Conceptos básicos específicos de Radiocomunicación

1. Introducción

1.1. Consiste en describir cada concepto en detalle, de los sistemas de radiocomunicación por sus categorías específicas

2. Concepto de balance de potencia

2.1. Recoge los factores de ganancia y pérdida en un enlace de radio, fijo o móvil, confrontándolos con las necesidades de señal recibida en el extremo distante, para poder así evaluar la cantidad de señal electromagnética recibida y la calidad de la comunicación en sí misma

2.1.1. Parámetros de la interfaz radio

2.1.2. Caracterización de una antena

2.1.2.1. Antena transmisora

2.1.2.2. Antena receptora

2.1.3. Caracterización de un enlace y balance de potencia

3. Concepto de ruido

3.1. Es toda perturbación que sufre la señal deseada en su forma de onda en el tiempo, así como cualquier otra señal no deseada que acompañe a la señal de interés, y que por estar en su misma banda de frecuencia y con niveles perceptibles, perturba su correcta recepción.

3.1.1. Ruido impulsivo

3.1.2. Ruido de cuantificación

3.1.3. Ruido térmico

3.1.3.1. Ruido en un cuadripolo

3.1.3.2. Ruido en un dipolo

3.1.3.3. Ruido de Friis

3.1.3.4. Órdenes de magnitud en los sistemas de comunicaciones

4. Concepto de interferencia

4.1. Interferencia electromagnética

4.1.1. Conjunto de señales de radiofrecuencia no deseadas captadas por los receptores de un sistema, y que degradan su sensibilidad.

4.1.1.1. Interferencia cocanal

4.1.1.2. Interferencia de canal adyacente o fuera de banda

4.2. Intermodulaciones

4.2.1. Se produce en el momento en que en un dispositivo no lineal, bien sea activo o pasivo, se mezclan dos o más señales de frecuencias diversas, generándose entonces los batidos o productos de intermodulación, con las mismas modulaciones en las señales resultantes que en las señales de origen

4.2.1.1. Intermodulación producida en las etapas de salida de los transmisores

4.2.1.2. Intermodulación producida en las etapas de radiofrecuencia

4.2.1.3. Intermodulación producida en los elementos externos al transmisor/receptor

4.3. Interferencia cocanal

4.3.1. Es la interferencia que tiene lugar en el propio canal donde se produce la comunicación

4.4. Intermodulación producida en transmisores

4.4.1. Los transmisores no directamente relacionados con la comunicación en curso pueden recoger frecuencias que, al ser combinadas con sus propias transmisiones, den lugar a otras frecuencias que sean perjudiciales para el sistema

4.5. Intermodulación producida en receptor

4.5.1. Si la frecuencia tiene suficiente potencia como para poner a trabajar al receptor en zona no lineal, entonces se producirá el batido con una frecuencia adyacente. Así, la relación es entre la señal interferente en el receptor y la intermodulación generada en el receptor

4.6. Respuestas parásitas del receptor

4.6.1. Se producen por efecto de la diferente circuitería electrónica considerada en los receptores. Entre los elementos causantes de esta respuesta indeseada se tienen al oscilador local y al oscilador de frecuencia intermedia

4.7. Técnicas de reducción de la intermodulación

4.7.1. Son producidas muchas veces por los propios conectores a los que llegan señales de mucha potencia. Estos elementos actúan como mezcladores que generan las diferentes señales no deseadas a partir de todas las señales combinables.

4.7.1.1. Mecanismo de división de canales

4.7.1.1.1. Transmisión

4.7.1.1.2. Recepción

4.7.1.2. Mecanismos adicionales

4.7.1.2.1. Elementos aisladores

4.7.1.2.2. Remplazo de conectores

4.8. Interferencia de canal adyacente

4.8.1. Será la producida en los canales próximos al canal de interés

5. Concepto de propagación en canales móviles / Evolución de los métodos de estimación de la pérdida básica de trayecto

5.1. Modelo de propagación en tierra plana

5.1.1. Justifica las primeras aproximaciones utilizadas en la propagación de señales electromagnéticas. Es aplicable para distancias inferiores a 20 km, donde se puede despreciar la curvatura terrestre. En el desarrollo del modelo, se considera en el camino entre el transmisor y el receptor un rayo incidente directo y uno reflejado.

5.2. Influencia conjunta del terreno y la atmósfera

5.2.1. Las características de la atmósfera, y en concreto su refractividad, según las diferentes zonas climáticas y según las condiciones ambientales puntuales, puede ser sub o superrefractiva, con lo que el rayo puede curvarse en dos sentidos diferentes, en sentido ascendente o en sentido descendente.

5.3. Influencia de los obstáculos del terreno

5.3.1. Elementos que interfieren en la trayectoria de propagación de la señal radioeléctrica en el camino entre el transmisor y el receptor implica que no toda la señal emitida alcanzará su destino. Se producirá el fenómeno de la difracción en estos obstáculos, y por consiguiente se producirá una pérdida de señal por difracción en obstáculos.

5.3.1.1. Obstáculo aislado del terreno

5.3.1.2. Obstáculo en arista aguda

5.3.1.3. Obstáculo redondeado

5.4. Dos obstáculos aislados del terreno

5.4.1. Se resuelve por medio de una integral doble de Fresnel, que puede ser expresada de forma simple como desarrollos en serie.

5.4.1.1. Método EMP

5.4.1.2. Método Wilkerson

5.4.1.3. Método Epstein-Peterson

5.5. Múltiples obstáculos

5.5.1. Este modelo utiliza lo que se denomina polígono funicular, donde lo que se considera para evaluar el trayecto completo son los subvanos conformados por el emisor, el receptor y cada uno de los obstáculos del terreno. Estos subvanos, están formados por una línea entre los obstáculos que se configuran en cada subvano como los equivalentes a los transmisores y receptores en cada uno.
