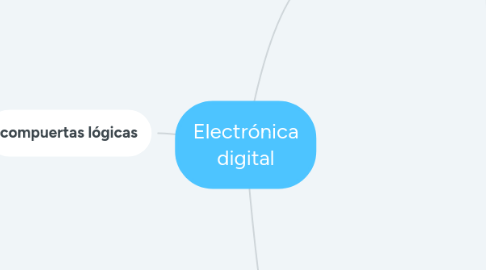

1. compuertas lógicas
1.1. Compuerta AND
1.1.1. Esta compuerta es representada por una multiplicación en el Algebra de Boole. Indica que es necesario que en todas sus entradas se tenga un estado binario 1 para que la salida otorgue un 1 binario.
1.2. Compuerta OR
1.2.1. En el Algebra de Boole esta es una suma. Esta compuerta permite que con cualquiera de sus entradas que este en estado binario 1, su salida pasara a un estado 1 también.
1.3. Compuerta NOT
1.3.1. En este caso esta compuerta solo tiene una entrada y una salida y esta actúa como un inversor. Para esta situación en la entrada se colocara un 1 y en la salida otorgara un 0 y en el caso contrario esta recibirá un 0 y mostrara un 1
1.4. Compuerta NAND
1.4.1. También denominada como AND negada, esta compuerta trabaja al contrario de una AND ya que al no tener entradas en 1 o solamente alguna de ellas, esta concede un 1 en su salida, pero si esta tiene todas sus entradas en 1 la salida se presenta con un 0.
1.5. Compuerta NOR
1.5.1. Así como vimos anteriormente, la compuerta OR también tiene su versión inversa. Esta compuerta cuando tiene sus entradas en estado 0 su salida estará en 1, pero si alguna de sus entradas pasa a un estado 1 sin importar en qué posición, su salida será un estado 0.
1.6. Compuerta XOR
1.6.1. También llamada OR exclusiva, esta actúa como una suma binaria de un digito cada uno y el resultado de la suma seria la salida. Otra manera de verlo es que con valores de entrada igual el estado de salida es 0 y con valores de entrada diferente, la salida será 1.
1.7. Compuerta XNOR
1.7.1. Esta es todo lo contrario a la compuerta XOR, ya que cuando las entradas sean iguales se presentara una salida en estado 1 y si son diferentes la salida será un estado 0.
1.8. Compuerta IF
1.8.1. Esta compuerta no es una muy utilizada o reconocida ya que su funcionamiento en estados lógicos es parecido a si solo hubiera un cable conectado porque exactamente lo que se le coloque en la entrada, se encontrara en la salida. Pero también es conocido como un buffer, en la práctica se utiliza como amplificador de corriente o como seguidor de tensión para adaptar impedancias.
2. leyes booleanas ó Álgebra Booleana
2.1. Podemos representar el funcionamiento de los circuitos lógicos utilizando números, siguiendo algunas reglas, que son bien conocidas como "Leyes del álgebra de Boole".
3. Componentes
3.1. integrado 555
3.1.1. Usado en los dispositivos sincronos ya que su función es como la de un reloj en los circuitos integrados
3.2. contador 74193
3.2.1. Es un contador Ascendente o descendente preiniciable, con conteo sincrono, preiniciacion asincronica y reiniciación maestra asincronica.
3.3. Comparador 74HC85
3.3.1. Los 74HC / HCT85 son comparadores de magnitud de 4 bits que se puede ampliar a casi cualquier longitud.
3.4. flip-flop
3.4.1. es el nombre común que se le da a los dispositivos de dos estados (biestables), que sirven como memoria básica para las operaciones de lógica secuencial.
3.5. contador 74192
3.5.1. Contador por décadas BCD sincrónico hacia arriba y hacia abajo 74LS190, carga asincrónica.
3.6. multiplexor 74151
3.6.1. El TTL / MSI SN54 / 74LS151 es un multiplexor digital de alta velocidad de 8 entradas. Proporciona, en un paquete, la capacidad de seleccionar un bit de datos de hasta ocho fuentes.
3.7. codificador 74ls148
3.7.1. El SN74LS147 y el SN74LS148 son codificadores prioritarios. Ellos Proporcionar decodificación prioritaria de las entradas para garantizar que solo las más altas La línea de datos de pedido está codificada.
3.8. display de 7 segmentos
3.8.1. El display de 7 segmentos es un dispositivo electrónico que se utiliza para representar visualmente números y algunos caracteres.
