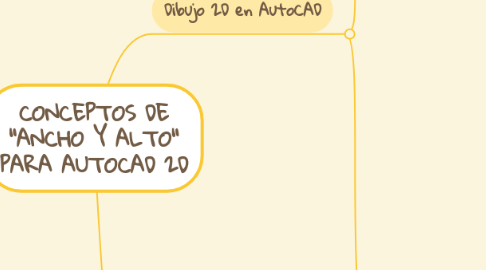

CONCEPTOS DE "ANCHO Y ALTO" PARA AUTOCAD 2D por Mind Map: CONCEPTOS DE "ANCHO Y ALTO" PARA AUTOCAD 2D

1. Dibujo 2D en AutoCAD

1.1. Herramientas de dibujo y trazado de AutoCAD 2D

1.1.1. Linea

1.1.1.1. Con el comando "L" se puede introducir la longitud de la linea (puede ser, pero no se limita, vertical u horizontal)

1.1.2. Polilinea

1.1.2.1. Al ser una figuara compuesta de lineas y arcos, puede espesificarse la longitud de un sergmanto recto (linea) con el compando "L" y "A" si se desea dibujar una arco usando "W" para especificar su ancho

1.1.3. Circulo

1.1.3.1. Puede especificarce el ancho del criculo con los comandos "D" diámetro o "R"radio

1.1.4. Arco

1.1.4.1. Dependeindo de la configracion de tipo de arco se puede especificar la altura y ancho de sus medidas

1.1.5. Rectagulo

1.1.5.1. Permite espeficicar las medidas de altura y ancho

1.2. Se encuentra condicionado por un espacio bidimensional

1.2.1. Las medidas de este espacio son

1.2.1.1. Ancho

1.2.1.2. Altura

2. Medida de menor dimensión de una figura u objeto. Es la medida de distancia horizontal o diagonal

3. Medida de mayor dimensión de una figuar u objeto. Generalmete es la medida de distancia vertical

4. Dibujo 2D

4.1. Para hacer un dibujo o diseño en 2D es necesario el concepto de LONGITUD

4.1.1. LONGITUD

4.1.1.1. Distancia entre dos puntos

4.1.1.2. Permite estimar la medida de figuras geometricas

4.1.1.2.1. Ancho

4.1.1.2.2. Altura

4.1.1.2.3. Largo
