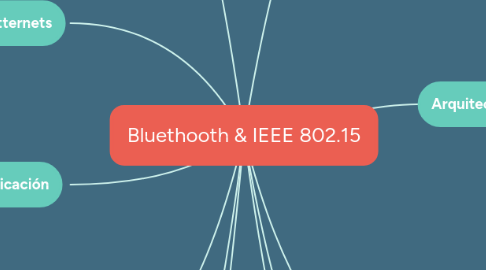

Bluethooth & IEEE 802.15 por Mind Map: Bluethooth & IEEE 802.15

1. Aplicaciones bluetooth

1.1. Bluetooth está diseñado para funcionar en un entorno de muchos usuarios. Hasta ocho Los dispositivos pueden comunicarse en una pequeña red llamada piconet

1.1.1. soporte para tres aplicaciones generales que usan conectividad inalámbrica de corto alcance:

1.1.1.1. • Puntos de acceso de datos y voz: Bluetooth facilita las transmisiones de voz y datos en tiempo real al proporcionar una conexión inalámbrica sin esfuerzo de dispositivos de comunicaciones portátiles y estacionarios.

1.1.1.2. • Reemplazo del cable: Bluetooth elimina la necesidad de accesorios de cable, a menudo patentados, para la conexión de prácticamente cualquier tipo de dispositivo de comunicación.

1.1.1.3. • Conexión en red ad hoc: un dispositivo equipado con una radio Bluetoc puede establecer una conexión instantánea con otra radio Bluetooth a medida que ~: m esté dentro del alcance.

2. Arquitectura de protocolo

2.1. • Radio: Especifica detalles de la interfaz aérea, incluyendo. la frecuencia, el uso del salto de frecuencia, el esquema de modulación y la potencia de transmisión

2.2. • Banda base: Preocupada por el establecimiento de la conexión en una piconet, direccionamiento, formato de paquete, temporización y control de potencia.

2.3. • Protocolo de administrador de enlaces (LMP): responsable de la configuración de Ii k entre dispositivos Bluetooth y la administración continua de enlaces.

2.4. • Control de enlace lógico y protocolo de adaptación (L2Ci P): adapta los protocolos de la capa superior a la capa de banda base

2.5. • Protocolo de descubrimiento de servicios (SDP): se puede consultar la información del dispositivo (n, servicios y las características de los servicios

3. Modelos de uso

3.1. Una serie de modelos de uso se definen en los documentos de perfil de Bluetooth.

3.1.1. • Transferencia de archivos: el modelo de uso de transferencia de archivos admite la transferencia de directorios, archivos, documentos, imágenes y formatos de medios de transmisión.

3.1.2. • Puente de Internet: con este modelo de uso, una PC se conecta de manera confiable a un teléfono móvil o inalámbrico moderno para proporcionar capacidades de conexión de redes y faxes de acceso telefónico

3.1.3. • Acceso a LAN: este modelo de uso permite que los dispositivos en una piconet accedan a una LAN. Una vez conectado, un dispositivo funciona como si estuviera directamente conectado (cableado) a la LAN.

3.1.4. • Sincronización: este modelo proporciona una sincronización de dispositivo a dispositivo de información PIM (administración de información personal), como la información de la guía telefónica, el calendario, los mensajes y las notas.

3.1.5. • Teléfono tres en uno: los teléfonos que implementan este modelo de uso pueden actuar como un teléfono inalámbrico que se conecta a una estación base de voz,

3.1.6. • Auriculares: los auriculares pueden actuar como dispositivos de entrada y salida de audio remotos e interfaz de salida.

4. Piconets y Scartternets

4.1. la unidad básica de redes en Bluetooth es una piconet, que consiste en un maestro y de uno a siete dispositivos esclavos activos.

4.1.1. Un dispositivo en una piconet también puede existir como parte de otra piconet y puede funcionar como esclavo o maestro en cada piconet

4.1.1.1. Por lo general, se utilizan hasta 80 frecuencias diferentes para un ancho de banda total de 80 MHz. Si no se utilizara el salto de frecuencia, entonces un canal único correspondería a una sola banda I-MHz.

5. Radio Especificación

5.1. La especificación de radio Bluetooth es un documento breve que brinda los detalles básicos de la transmisión de radio para dispositivos Bluetooth.

5.1.1. clases de transmisores basados en la potencia de salida

5.1.1.1. Clase 1: Salidas de 100 mW (+20 dBm) para el rango máximo, con un mínimo de 1 mW (0 dBm). En esta clase, el control de potencia es obligatorio, desde 4 hasta 20 dBm. Este modo proporciona la mayor distancia.

5.1.1.2. Clase 2: Salidas 2.4 roW (+4 dBm) como máximo, con un mínimo de 0.25 mW (-6 dBm). El control de potencia es opcional.

5.1.1.3. Clase 3: la potencia más baja. La salida nominal es de 1 mW.

6. Frecuency Hopping

6.1. El salto de frecuencia (FH) en Bluetooth tiene dos propósitos: 1. Proporciona resistencia a la interferencia y efectos multitrayecto. 2. Proporciona una forma de acceso múltiple entre dispositivos coubicados en diferentes piconets

6.1.1. Las radios Bluetooth se comunican mediante una disciplina dúplex por división de tiempo (TDD)

6.1.1.1. El uso de TDD evita la interferencia entre las transmisiones y las transmisiones de recepción en el transceptor de radio, que es esencial si se desea una implementación de un chip.

7. Enlaces fisicos

7.1. Se pueden establecer dos tipos de enlaces entre un maestro y un eslavo

7.1.1. • Orientado a la conexión síncrona (SCQ): Asigna un ancho de banda fijo entre una conexión punto a punto que involucra al maestro y un único esclavo. El maestro mantiene el enlace SCO utilizando ranuras reservadas a intervalos regulares.

7.1.2. • ACL sin conexión asíncrona): un enlace entre el maestro y el enlace entre el maestro y todos los esclavos en la piconet.

8. Error de corrección

8.1. En el nivel de banda base, Bluetooth utiliza tres esquemas de corrección de errores:

8.1.1. • 1/3 de tasa FEC (corrección de errores hacia adelante) • 2/3 de tasa FEC • ARQ (solicitud de repetición automática)

8.1.1.1. Estos esquemas de corrección de errores están diseñados para satisfacer los requisitos de la competencia.

9. Canales logicos

9.1. tipos de canales de datos lógicos designados para transportar diferentes tipos de tráfico de carga útil.

9.1.1. • Control de enlace (LC): se utiliza para administrar el flujo de paquetes a través de la interfaz de enlace.

9.1.2. • Administrador de enlaces (LM): transporta la información de administración de enlaces entre las estaciones participantes. Este canal lógico admite el tráfico LMP y puede transmitirse a través de un enlace SCO o ACL.

9.1.3. • Usuario asíncrono (UA): lleva datos de usuario asíncronos. Normalmente, este canal se transmite a través del enlace ACL, pero se puede llevar en un paquete DV en el enlace SCO.

10. Control de canal

10.1. Hay dos estados principales:

10.1.1. En espera: el estado predeterminado. Este es un estado de bajo consumo en el que solo se ejecuta el reloj nativo. Conexión: El dispositivo está conectado a una piconet como maestro o esclavo.

11. Audio bluetooth

11.1. La especificación de banda base indica que se puede usar cualquiera de los dos esquemas de codificación de voz: modulación de código de pulso (PCM) o modulación delta de pendiente continuamente variable (CYSD).
