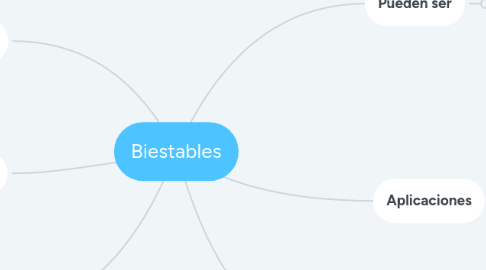

Biestables por Mind Map: Biestables

1. Pueden ser

1.1. Asíncrono

1.1.1. Los cambios se producen en cualquier momento en que cambien las entradas. (RS y JK).

1.2. Síncrono

1.2.1. Los cambios se producen en el momento en que lo ordene un reloj.

1.2.2. Disparados por nivel:

1.2.2.1. Los cambios son efectivos cuando la entrada de disparo del biestable está a un nivel activo, durante todo el tiempo que dura el dicho nivel. (RS, JK y D).

1.2.3. Disparados por flanco:

1.2.3.1. Los cambios se producen sólo en los momentos de cambios del reloj (flancos, transiciones). (RS, JK, D y T).

1.2.4. Maestro / Esclavo (Master / Slave):

1.2.4.1. (RS, JK, D y T).

2. Aplicaciones

2.1. Un biestable puede usarse para almacenar un bit.

2.2. El T es útil para contar.

3. Conocido como

3.1. Flip-Flop

3.2. Lacth

3.3. Basculas

4. ¿Qué es?

4.1. Multivibrador

4.2. Oscilador

5. Puede mantener el valor de su salida indefinidamente

6. Unidades basicas de memoria
