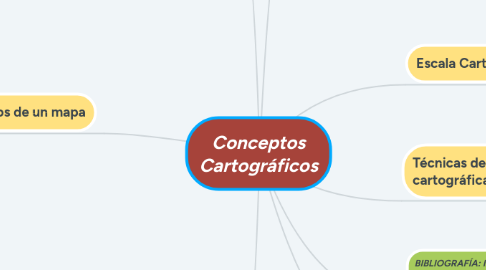

Conceptos Cartográficos por Mind Map: Conceptos Cartográficos

1. Proyección Cartográfica

1.1. Relación biunívoca de los puntos de la superficie terrestre y su correspondiente en el plano de proyección.

1.1.1. Cualidades Métricas (cualidad que conserven)

1.1.1.1. Proyecciones Conformes, Proyecciones Equivalentes, Proyecciones Equidistantes y Proyecciones Afilácticas.

1.1.2. Cualidades Proyectivas (figura en que se proyecta)

1.1.2.1. Perspectivas o Planas

1.1.2.1.1. Según la posición del vértice respecto de la esfera

1.1.2.1.2. Según posición del plano tangente a la esfera

1.1.2.2. Desarrollos

1.1.2.2.1. Proyecciones cónicas

1.1.2.2.2. Proyecciones cilindrícas

1.1.3. Proyecciones Modificadas (representan la superficie terrestre sin deformaciones excesivas)

1.1.3.1. Sinusoidal

1.1.3.2. Mollweide

1.1.3.3. Proyección de Goode

2. Escala Cartográfica

2.1. Relación entre las distancias medidas en un plano o mapa y las correspondientes en la realidad.

2.1.1. Escala numérica, Escala gráfica y Escala textual.

3. Tipos de Mapas

3.1. Mapa: representación gráfica de fenómenos concretos o abstractos, localizados en la Tierra o en otro punto del universo.

3.1.1. Según la Escala de trabajo

3.1.1.1. Mapas de pequeña escala (menor a 1:100,000) y Mapas de gran escala (mayor a 1:10,000).

3.1.2. Según el Propósito para el que se creó

3.1.2.1. Mapas Topográficos y Mapas Temáticos

4. Elementos de un mapa

4.1. Las esenciales son la escala y la leyenda, pero se pueden añadir otros elementos y datos en los márgenes del mapa.

4.1.1. ejemplo del Mapa Topográfico Nacional a escala 1:50 000 (MTN50)

4.1.1.1. Portada del mapa

4.1.1.1.1. Nombre oficial, siglas que la identifican, numeración de la hoja, nombre de la hoja y organismo editor.

4.1.1.2. Situación, divisiones admon., y términos municipales.

4.1.1.2.1. Gráfico de hojas colindantes, cuadro de divisiones admon., limite municipal que aparecen en la hoja, lista de los términos municipales comprendidas.

4.1.1.3. Escala, proyección y elipsoide.

4.1.1.3.1. Escala numérica y gráfica; elipsoide de referencia, proyección, dátum geodésico, sistema de coordenada, sistema de altitudes y equidistancia de curvas de nivel; gráfico de convergencia de meridianos, y datos de declinación magnética para el centro de la hoja y su variación anual.

4.1.1.4. Portada del mapa

4.1.1.4.1. Marco de referencia, cuadrícula de lineas horizontales y verticales.

4.1.1.5. Toponimia y vértices geodésicas

4.1.1.5.1. Toponimia y vértices geodésicos.

4.1.1.6. Leyenda

4.1.1.6.1. Lista de elementos lineales, lista de símbolos puntuales, lista de usos del suelo.

5. Representación de datos

5.1. Para representar algo se necesitan conocer sus dimensiones, nivel de medida y distribución.

5.1.1. Dimensión

5.1.1.1. Fenómenos puntuales, Fenómenos lineales, Fenómenos superficiales, Fenómenos volumétricos, y Fenómenos espacio-temporales.

5.1.2. Nivel de medida

5.1.2.1. Escala nominal, Escala ordinal, y Escala cuantitativa o de Intervalo.

5.1.3. Distribución

5.1.3.1. Fenómenos continuos y Fenómenos discretos.

6. Técnicas de simbolización cartográfica

6.1. Simbolización Cartográfica: Proceso que transforma la información alfanumérica en expresión gráfica.

6.1.1. Técnicas de representación de datos Cualitativos

6.1.1.1. Mapas de datos puntuales, Mapas de datos lineales, y Mapas de datos superficiales.

6.1.2. Técnicas de representación de datos Cuantitativos

6.1.2.1. Mapas de puntos, Mapas de símbolos proporcionales, Mapas de isolíneas, Mapas de flujo, Mapas de coropletas, y Cartogramas (contiguos y no contiguos).

7. BIBLIOGRAFÍA: Instituto Geográfico Nacional. Ministerio de Fomento. Gobierno de España. (2010). Conceptos cartográficos. IGN. Madrid, Esp.

8. Elaborado por: Esmeralda Castro Bracamontes (4to Semestre-Cartografía Automatizada-Arqueología)
