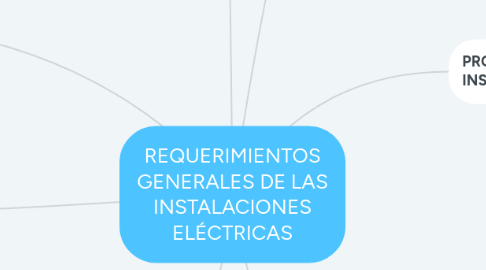

REQUERIMIENTOS GENERALES DE LAS INSTALACIONES ELÉCTRICAS por Mind Map: REQUERIMIENTOS GENERALES DE LAS INSTALACIONES ELÉCTRICAS

1. INTERVENCIÓN DE PERSONAS CON LAS COMPETENCIAS PROFESIONALES

1.1. Profesionales competentes.

1.1.1. a. Ingenieros electricistas, electromecánicos, de distribución y redes eléctricas. Ingenieros electrónicos, Ingenieros de Control y de otras ingenierías cuyas especializaciones estén relacionadas con instalaciones eléctricas.

1.1.2. b. Tecnólogos en electricidad o en electromecánica.

1.1.3. c. Técnicos electricistas

1.2. RESPONSABILIDAD DE LOS DISEÑADORES

1.2.1. Las memorias de cálculo, planos y diagramas deben tener el nombre, apellidos y número de matrícula profesional de la o las personas responsables del diseño, y responder por cualquier efecto derivado de la aplicación de este. El diseñador debe atender las inquietudes del constructor e interventor.

1.3. RESPONSABILIDAD DE LOS CONSTRUCTORES

1.3.1. Los responsables de la construcción de cualquier edificación y el profesional responsable de la construcción directa de la instalación eléctrica deben estar registrados en el Registro de Productores e Importadores de Productos, y cumplir con lo siguiente:

1.3.1.1. a. Asegurarse de contratar personas calificadas, técnica y legalmente competentes para ejecutar dichas actividades.

1.3.1.2. b. Asegurarse de que se utilicen los productos y materiales que cumplan los requisitos establecidos en RETIE y cuenten con la certificación del producto.

1.3.1.3. c. Debe asegurarse que la instalación resultante cumpla con el RETIE. Si considera que se debe cambiar parte del diseño debe solicitarlo al diseñador, en caso de no tener respuesta puede realizar los cambios, dejando constancia de la solicitud y verificando que todavía se cumpla con el RETIE.

1.3.1.4. d. El Profesional competente responsable de la instalación eléctrica, debe asegurar que la instalación cumple con todos los requisitos del presente reglamento, diligenciando un documento denominado Declaración de Cumplimiento con el Reglamento Técnico de Instalaciones Eléctricas RETIE.

1.3.1.5. e. Los planos finales se dejarán conforme a la instalación construida, dichos planos deben ser firmados por el profesional responsable de la instalación eléctrica.

2. DISEÑO DE LAS INSTALACIONES

2.1. DISEÑO DETALLADO

2.1.1. Debe ser realizado por profesionales de la ingeniería, especializados en el tipo de obra a realizar y con su competencia otorgada en la matrícula profesional, atendiendo y respetando los derechos de autor del diseño.

2.1.1.1. El encargado del diseño debe realizar los análisis y estudios necesarios para diseñar una instalación, y análisis correspondientes al tipo de instalación.

2.2. DISEÑO SIMPLIFICADO

2.2.1. Debe ser realizado por un profesional en ingeniería o un tecnólogo especializado en el tipo de instalación, Tanto el técnico como el profesional deben tener la certificación de su competencia.

2.2.1.1. En el diseño simplificados también se deben realizar los respectivos análisis que requiera el proyecto. Este debe ser suscrito por un profesional responsable de la edificación o quien la supervise con su nombre, número de identificación y número de matrícula profesional. Debe ser entregado al propietario de la edificación.

2.2.2. El diseño simplificado aplica para proyectos de menor extensión como viviendas unifamiliares y bifamiliares, y pequeños comercios o industrias. También en ramales rurales, ya que estas son menos complejas.

2.3. CASOS DE REEMPLAZO DEL DISEÑO

2.3.1. Para las clasificadas como instalaciones básicas deberán ser reemplazadas por un esquema o plano de construcción con el nombre, número de documento, número de matrícula profesional y firma del técnico, tecnólogo o ingeniero, quien debe conservarlo para el mantenimiento y reparaciones, y luego entregarla al propietario por garantías.

2.3.1.1. Se debe tener en cuenta

2.3.1.1.1. a. Que se cumplen las distancias mínimas de seguridad a partes expuestas de redes eléctricas y no se invaden servidumbres de líneas de transmisión. b. Tipo y ubicación del sistema de puesta a tierra, especificando el tipo de electrodo, sus dimensiones, calibre y tipo del conductor de puesta a tierra. c. Identificación de la capacidad y tipo de las protecciones de sobrecorriente, acorde con la carga y calibre del conductor de cada circuito. d. Diagrama unifilar de la instalación y el cuadro de carga de los circuitos. e. Localización de tablero de medición, tablero de distribución, tipo y diámetro de tubería, número y calibres de conductores, interruptores y tomacorrientes y demás aparatos.

3. PRODUCTOS USADOS EN LAS INSTALACIONES ELÉCTRICAS

3.1. La selección de los productos o materiales eléctricos y su instalación debe estar en función de la seguridad, su utilización e influencia del entorno, y deben cumplir con los siguientes requerimientos:

3.1.1. a. Certificado de Conformidad de Producto conforme al RETIE.

3.1.2. b. Compatibilidad de materiales.

3.1.3. c. Corriente de cortocircuito.

3.1.4. d. Corriente y Tensión de trabajo.

3.1.5. e. Espacios disponibles para la operación y mantenimiento de la instalación y de los equipos.

3.1.6. f. Frecuencia.

3.1.7. g. Influencias externas.

3.1.8. j. Potencia.

3.1.9. k. Temperaturas normales y extremas de operación.

3.1.10. l. Tensión de ensayo dieléctrico

4. ESPACIOS PARA EL MONTAJE, OPERACIÓN Y MANTENIMIENTO DE EQUIPOS

4.1. En los lugares donde se construya cualquier instalación eléctrica se deben contar con los espacios suficientes para el montaje, operación y mantenimiento de equipos y demás componentes, buscando garantizar la seguridad del personal.

4.1.1. En la ley 388 de 1997 se planteo que en los planes de ordenamiento territorial se deben de disponer espacios para la construcción, operación y mantenimientos de los equipos como las redes de distribución, las subestaciones de transmisión y las líneas, con el fin de asegurar el bienestar de los peatones y respetar las distancias de seguridad adecuadas para el nivel de tensión y configuración de de la instalación. Las autoridades deben estar muy pendientes que siempre se cumpla con los requerimientos adecuados para poder otorgar las licencias de construcción.

4.1.1.1. En casos donde se compartan instalaciones como televisión o telecomunicaciones en un cuarto eléctrico, el operador que se considere de mayor riesgo deberá ejercer su propia normativa de riesgo, siguiendo las normativas de seguridad basadas en las distancias y condiciones mínimas para la instalación y mantenimiento.

4.1.1.2. las subestaciones de baja y media tensión, deben estar optimizadas de tal manera que puedan entrar y salir los equipos sin afectar el instalación y los mantenimientos. Las puertas no deben ser menor a los 90cm y en los cuartos donde se alojan los transformadores las puertas deberán abrir hacia afuera.

4.1.1.3. Cuando se tengan partes estén expuestas energizabas a menos de 150 V de un lado y conectadas a tierra en el otro, el espacio de trabajo mínimo será de 1,9m de altura o dependiendo de la altura del equipo, 0,9m de ancho y si posee profundidad no podrá ser menor a 1,5m

4.1.1.4. Cuando se tengan equipos con 1,8m de ancho y una corriente nominal superior a 1200 amperios, se deberá tener dos accesos al espacio de trabajo para asegurar que el trabajador pueda hacer una evaluación correcta del sitio.

5. CONFORMIDAD CON EL PRESENTE REGLAMENTO

5.1. Toda instalación eléctrica o producto que este sujeto al reglamento , deberá cumplir los requisitos que le sean aplicados y posteriormente se deberán demostrar según la certificación de conformidad correspondiente.

6. OPERACIÓN Y MANTENIMIENTO DE INSTALACIONES ELÉCTRICAS

6.1. Toda instalación eléctrica se deberá analizar de tal forma que esta no presente alto riesgo para la salud de los seres vivos.

6.1.1. El propietario esta en la obligación de mantenerla en optimas condiciones, por lo tanto este debera garantizar que se cumpla con la reglamentación. Llegado al caso que una persona externa se vea afectada por la inseguridad de la instalación, el propietario deberá prevenir a los posibles afectados e informarlos que han sido expuestos y tomar medidas para evitar perjudicar la salud de estos.

6.1.2. Si el propietario no toma medidas de seguridad sabiendo que existía este riesgoy alguna persona se ve perjudicada en salud, este será investigado por entes competentes y deberán responder por las implicaciones derivadas al hecho.

6.1.3. Si una empresa prestadora de servicios detecta un posible riesgo en una estructura, deberá informarle al propietario que debe realizar las adecuaciones necesarias para eliminarlo o disminuirlo.

7. PÉRDIDAS TÉCNICAS ACEPTADAS

7.1. En los diseños de instalaciones eléctricas se deberá hacer el análisis del conductor mas económico en acometida y alimentadores, teniendo en cuenta el valor de pérdida de energía en su vida útil, teniendo en cuenta las cargas estimadas, los tiempos de ocurrencia, las perdidas adicionales de armónicos y los costos de energía proyectando el valor actual en la vida útil de la instalación.
