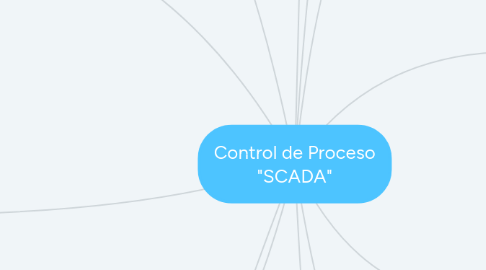

Control de Proceso "SCADA" por Mind Map: Control de Proceso "SCADA"

1. Un SCADA es un software de aplicación especialmente diseñado para funcionar sobre ordenadores de produccion.

1.1. Proporciona un control autonomo programable, por lo que controla un proceso desde la pantalla.

1.2. Existen dos tipos básicos de enlaces: -Contacto -Visualización

1.3. Consta de una ventana de edición, donde se realiza las ventanas de todas las aplicaciones.

2. El nombre SCADA corresponde a la abreviatura "Supervisory Control And Data Adquisition" es decir: adquisición de datos y supervisión de control.

3. VENTANA DE EDICIÓN

3.1. Se puede acceder a todos los menus desplegables como: ventanas y botones.

3.2. Se tiene varias partes: -Barra de menus desplegables. -Barra general de herramientas -Barra de iconos de formato -Barra de herramientas de dibujo -Zona de explorador de la aplicación -Pantalla de animación y dibujo -Barra de tratamiento de objetos agrupados -Barra de estado

4. BARRAS DE MENÚS Y CAJAS DE HERRAMIENTAS

4.1. Todos los sistemas SCADA incorporan una herramienta de dibujo, lo cual permite dibujar cualquier objeto, y mediante la caja de herramientas pueden ser modificados.

4.2. También de dispones de objetos complejos ya dibujados como botones, graficas, alarmas, etc.

5. ASISTENTES (WIZARDS)

5.1. Cuando se dibuja un objeto, hay que animarlo (darle una acción).

5.2. Todos los SCADAS disponen de una serie de objetos ya dibujados, solo para configurar sus parámetros.

6. ETIQUETAS (TAGS)

6.1. Esta base de datos contiene todos los valores actuales.

6.2. Cada etiqueta contiene una variable que puede ser de varios tipos: -Interna: usada por el software SCADA -Externa: enlace entre SCADA y el PLC -Grupos de alarmas -Asociados a gráficos históricos -Binario: estado 0 y 1 -Número entero: ejem. 20567,345 -Número real: ejem. 5,46x10^12 -Alfanumérico: cadena de texto -Del propio sistema

7. ENLACES DE ANIMACIÓN

7.1. Contacto: permiten al operario realizar entradas de datos en el sistema. Visualización: usado para informar el estado de los distintos parámetros del sistema.

7.2. UN objeto se puede animar de varias formas: -Usándolo como entrada de datos -Como barra de tareas -Como un pulsador que realizara una acción -Cambiar el color de sus líneas -Cambiando su tamaño -Desplazandolo -Cambiando su color de relleno -Display -Color de texto -Porcentaje de relleno

8. SCRIPTS

8.1. Permiten ejecutar comandos y operaciones lógicas basados en criterios especificados. Pueden ser de varias clese: ventanas, aplicaciones, tecla, cambio de datos.etc.

9. ALARMAS

9.1. Es un sistema de notificación para informar al operador condiciones del sistema o procesos.

10. RECETAS

10.1. Colección de puntos almacenados en ficheros con valores predefinidos.

11. GRAFICAS DE TENDENCIA

11.1. Tipos de gráficas: -Tiempo real: los cambios se actualizaran y visualizan inmediatamente. -Historico: los cambios se almacenan en ficheros y se pueden visualizar e imprimir cuando se quiera, incluso durante el RUNTIME.

12. COMUNICACIONES DDE

12.1. SCADA en general utilizan para la comunicación otros programas de windows el protocolo de comunicaciones DDE el cual es el tipo mensaje y requiere de 3 elementos para comunicarse: nombre de la aplicación, nombre de tópico y nombre del elemento.

12.1.1. COMUNICACIONES CON EXEL: Hay que definir el "Nombre de acceso" correspondiente desde el menú especial, el nombre de la aplicación es obligatorio, y el tópico sera el nombre de la hoja de Exel.

12.1.2. COMUNICACIÓN CON UN PLC: Utiliza un cable de comunicaciones estandar de enlace entre el software de programación del PLC.

12.1.3. COMUNICACIÓN CON UNA RED DE PLC´s: Usando : A.- RS422 con auómatas Omron B.- Profibus con autómatas Siemens S7 A.- Maestro, esclavos comunicación de salida RS422 del PC y a las tarjetas de comunicación en cada esclavo.

12.1.4. CABLEADO DE LA RED: Con cableado SYSWIN se puede comunicar con cualquiera de los PLC´s. SYSWIN solo puede comunicar simultaneamente con uno de los PLC´s Intouch comunica con todos haciendo un barrido de toda la red de tal forma que en pantalla se puede ver elementos de distintos parametros.
