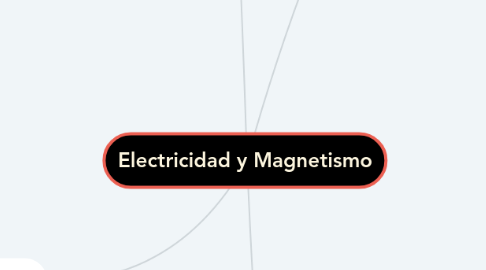

Electricidad y Magnetismo por Mind Map: Electricidad y Magnetismo

1. Electrostática

1.1. Aislante

1.1.1. Un material sin partículas cargadas libres, a través del cual las cargas no fluyen con facilidad.

1.2. Campo eléctrico

1.2.1. Fuerza por unidad de carga; se puede considerar como una “aura” que rodea a los objetos cargados, y es un almacén de energía eléctrica

1.3. Carga por contacto

1.3.1. Transferencia de carga eléctrica entre objetos mediante frotamiento o simple contacto.

1.4. Carga por inducción

1.4.1. Redistribución de cargas eléctricas en los objetos causada por la influencia eléctrica de un objeto cargado cercano sin estar en contacto.

1.5. Condensador

1.5.1. Dispositivo eléctrico; en su forma más sencilla es un par de placas paralelas conductoras, separadas por una distancia pequeña, que almacena carga eléctrica y energía

1.6. Conductor

1.6.1. Cualquier material que contiene partículas cargadas libres, que fluyen con facilidad a través de él, cuando una fuerza eléctrica actúa sobre ellas

1.7. Conservación de la carga

1.7.1. La carga eléctrica no se crea ni se destruye. La carga total antes de una interacción es igual a la carga total después de ella.

1.8. Coulomb

1.8.1. La unidad SI de la carga eléctrica. Un coulomb (símbolo C) equivale a la carga total de 6.25 x 10^18 electrones.

1.9. La energía que posee un objeto cargado gracias a su ubicación en un campo eléctrico.

1.10. Electricidad

1.10.1. Término que se aplica a un átomo o una molécula donde se alinean las cargas, de tal modo que un lado tiene un ligero exceso de carga positiva, mientras que el otro tiene un ligero exceso de carga negativa.

1.11. Electricidad

1.11.1. Término general para indicar fenómenos eléctricos

1.12. Electrostática

1.12.1. Estudio de la carga eléctrica en reposo

1.13. Energía potencial eléctrica

1.14. Ley de Coulomb

1.14.1. La relación entre la fuerza y la carga eléctrica, y la distancia:

1.14.1.1. F = k q1q2 d^2

1.15. Potencial eléctrico

1.15.1. La energía potencial eléctrica por unidad de carga; se expresa en volts y con frecuencia se le llama voltaje: Voltaje  energía potencial eléctrica/cantidad de carga

1.16. Semiconductor

1.16.1. Dispositivo compuesto de un material no sólo con propiedades de aislante y de conductor, sino también con resistencia que cambia repentinamente cuando cambian otras condiciones, como la temperatura, el voltaje, y los campos eléctricos y magnéticos.

1.17. Superconductor

1.17.1. Material que es un perfecto conductor con cero resistencia al flujo de carga eléctrica.

2. Corriente Eléctrica

2.1. Circuito en paralelo

2.1.1. Circuito eléctrico en el que se conectan los aparatos eléctricos, de tal manera que a través de cada uno actúa el mismo voltaje, y cualesquiera de los aparatos, en forma individual, completa el circuito, en forma independiente de todos los demás.

2.2. Circuito en serie

2.2.1. Partículas con carga eléctrica que fluyen sólo en una dirección.

2.2.2. Circuito eléctrico en el que se conectan los aparatos eléctricos de tal manera que la misma corriente eléctrica pase por todos ellos.

2.3. Corriente alterna (ca)

2.3.1. Partículas con carga eléctrica que invierten su dirección de flujo en forma repetitiva, y vibran respecto a posiciones relativamente fijas.

2.4. Corriente directa (cd)

2.5. Corriente eléctrica

2.5.1. Flujo de carga eléctrica, que transporta energía de un lado a otro. Se mide en amperes, siendo 1 A el flujo de 1 coulomb por segundo

2.6. Diferencia de potencial

2.6.1. Diferencia en potencial eléctrico entre dos puntos, expresada en volts. Cuando dos puntos tienen distinto potencial eléctrico y se conectan con un conductor, la carga pasa mientras exista una diferencia de potencial.

2.6.1.1. Afirmación de que la corriente en un circuito varía en proporción directa a la diferencia de potencial o voltaje a través de un circuito, y en proporción inversa a la resistencia del circuito

2.7. Ley de Ohm

2.8. Potencia eléctrica

2.8.1. es la cantidad de energía por unidad de tiempo, que se puede expresar eléctricamente por el producto de la corriente por el voltaje.

2.8.1.1. Se expresa en watts

2.9. Resistencia eléctrica

2.9.1. Propiedad de un material que se opone al paso de la corriente eléctrica. Se expresa en ohms (Ω).

3. Magnetismo

3.1. Campo magnético

3.1.1. Región de influencia magnética en torno a un polo magnético o a una partícula con carga eléctrica en movimiento.

3.2. Dominios magnéticos

3.2.1. Regiones agrupadas de átomos magnéticos alineados. Cuando esas regiones se alinean entre sí, la sustancia que las contiene es un imán.

3.3. Electroimán

3.3.1. Imán cuyo campo lo produce una corriente eléctrica. Suele tener la forma de una bobina de alambre con una pieza de hierro en su interior

3.4. Rayos cósmicos

3.4.1. Diversas partículas de alta velocidad que viajan a través del Universo y originadas en sucesos violentos en las estrellas

4. Inducción Electromagnética

4.1. Contraparte de Maxwell a la ley de Faraday

4.1.1. Se crea un campo magnético en cualquier región del espacio donde un campo eléctrico cambie al paso del tiempo. La magnitud del campo magnético inducido es proporcional a la rapidez con que cambia el campo eléctrico. La dirección del campo magnético inducido es perpendicular a la del campo eléctrico que cambia.

4.2. Generador

4.2.1. Dispositivo de inducción electromagnética que produce una corriente eléctrica al hacer girar una bobina dentro de un campo magnético estacionario. Un generador convierte la energía mecánica en energía eléctrica.

4.3. Inducción electromagnética

4.3.1. Inducción de voltaje cuando un campo magnético cambia al paso del tiempo. Si el campo magnético dentro de una espira cerrada cambia en cualquier forma, se induce un voltaje en la espira:

4.3.1.1. Voltaje inducido ~ núm. de vueltas X ∆ de campo magnético ∆ de tiempo

4.4. Ley de Faraday

4.4.1. Se crea un campo eléctrico en cualquier región del espacio en la que cambie un campo magnético con el paso del tiempo. La magnitud del campo eléctrico inducido es proporcional a la rapidez con la que cambia el campo magnético. La dirección del campo inducido es perpendicular al campo magnético que cambia.

4.5. Transformador

4.5.1. Un dispositivo para transferir la energía eléctrica de una bobina de alambre a otra, mediante inducción electromagnética, con la finalidad de transformar un valor de voltaje en otro.
