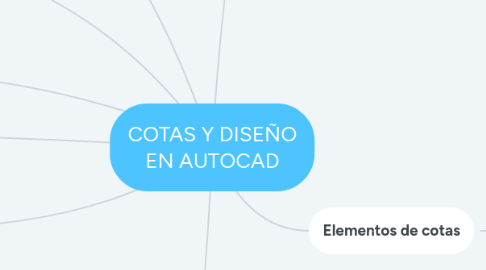

COTAS Y DISEÑO EN AUTOCAD por Mind Map: COTAS Y DISEÑO EN AUTOCAD

1. Selección de objetos

1.1. Designar

1.2. Filtros

1.3. Selec.similar

1.4. Selec.rápida

2. Comandos complementarios

2.1. 1.Girar 2.Desplazar 3.Recortar 4.Borrar 5.Copiar 6.Simetria 7.Empalme 8.Descomponer 9.Estirar 10.Escalar 11.Matriz 12.Desfase 13.Pinzamientos

3. Herramientas de texto

3.1. Texto en una linea

3.2. Edición de texto

4. Tablas

5. Bloques

6. Elementos de cotas

6.1. 1.Lineas auxiliares de cota

6.1.1. Son lineas al inicio y al final de la cota.Separadas del objeto a acotar.

6.2. 2.Lineas de cotas

6.2.1. Se colocan fueran del objeto.Siempre es continua,aunque el dibujo este interrumpido. Estas lineas no deben cortarse entre si.

6.2.1.1. Según su criterio:

6.2.1.1.1. Cotas de verificación

6.2.1.1.2. Cotas de función

6.2.1.1.3. Cotas de fabricación

6.2.1.2. Según funcionalidad

6.2.1.2.1. Cotas funcionales

6.2.1.2.2. Cotas auxiliares

6.2.1.2.3. Cotas no funcionales

6.3. 3.Pueden ser flechas rellenas o vacías, o ser sustituidas por punto o por una linea angular de 45°.Si es para marcar un radio la cota solo tiene una flecha.

6.4. 4.Cifras de cota

6.4.1. La posicion de la cifra se ubica en el centro, si no cabe se ubica a un lado unida por una linea.

7. Acotación de arcos

7.1. Arcos menores a 180°:debe acotarse el radio y debe indicarse con lineas el centro del arco.

7.2. Arcos mayores a 180°:se debe cotar el diámetro de la circunferencia o arco.

8. Tipos de acotación

8.1. Acotación en serie: acotación respecto a cotas antiguas.

8.2. Acotación en paralelo: acotación respecto a un mismo plano de refrencia.
