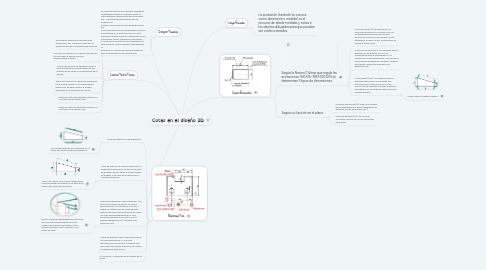

Cotas en el diseño 2D. por Mind Map: Cotas en el diseño 2D.

1. Significado.

1.1. La acotación (también se conoce como dimensión o medida) es el proceso de añadir medidas y notas a los objetos dibujados para que puedan ser confeccionados.

2. Clasificación.

2.1. Según la Norma Chilena que regula las acotaciones (NCh16-1993-ISO129),se determinan 3 tipos de dimensiones.

2.1.1. Cota funcional (F): Es esencial en las funciones atribuidas a la misma o en las posibilidades de empleo de la pieza. Es preciso conocer el mecanismo al que pertenece, el lugar ocupa, condiciones de montaje, entre otras.

2.1.2. Cota no funcional (NF): Son precisas para la fabricación de la pieza, pero no es fundamental para el desempeño y no influyen en su funcionamiento. Por ejemplos, profundidad de agujeros roscados, longitud de tuercas, longitud o diámetros de gargantas, etc.

2.1.3. Cota auxiliar (Aux): Son aquellas que no precisan tolerancias, únicamente son precisas para su mecanización y para control de las medidas máximas a efectos de preparación de material. Estas cotas se pueden deducir.

2.1.3.1. Estas cotas se pueden deducir.

2.2. Según su función en el plano.

2.2.1. Cotas de dimensión (d): Indican el tamaño de los elementos del dibujo (diámetros de agujeros, ancho de la pieza, etc.).

2.2.2. Cotas de situación (s): Son las que concretan la posición de los elementos de la pieza.

3. Características.

3.1. En el dibujo figurarán todas las cotas, tolerancias, etc. necesarias para que el elemento quede completamente definido.

3.2. Una cota no figurará en el dibujo más que en un solo lugar, a menos que sea indispensable repetirla.

3.3. Una cota funcional se expresará para su lectura directa y no para obtención por deducción de otras o por aplicación de la escala.

3.4. Todas las cotas de un dibujo se expresarán en la misma unidad. Si no fuera posible hacerlo así, se hará constar la unidad empleada a continuación de la cota.

3.5. Todas las cotas que guarden relación se colocarán en la misma vista.

3.6. Todas las cotas que guarden relación se colocarán en la misma vista.

4. Elementos.

4.1. Línea de acotación o de dimensión.

4.1.1. Son líneas paralelas a la superficie de la pieza que será el objeto de medición.

4.2. Valor de cota: Es un número que indica la magnitud o dimensión. Todos los valores en el dibujo deben tener la misma unidad de trabajo, y se sitúa en el centro de la línea de acotación.

4.2.1. Todos los valores en el dibujo deben tener la misma unidad de trabajo, y se sitúa en el centro de la línea de acotación.

4.3. Líneas de referencia o de proyección: Son líneas que parten del dibujo de forma perpendicular a la superficie a acotar, y limitan la longitud de las líneas de cota. Deben sobresalir ligeramente de las líneas de cota, aproximadamente en 2 mm. Excepcionalmente y en ciertos casos pueden dibujarse a 60º respecto a las líneas de cota.

4.3.1. Deben sobresalir ligeramente de las líneas de cota, aproximadamente en 2 mm. Excepcionalmente y en ciertos casos pueden dibujarse a 60º respecto a las líneas de cota.

4.4. Líneas de guía de cota: Sirven para indicar un valor dimensional, o una nota explicativa en los dibujos, mediante una línea que une el texto a la pieza. Las líneas de referencia, terminarán:

4.5. En un punto, si terminan en el interior de la pieza.

5. Importancia.

5.1. Es importante tener en cuenta la medida de magnitudes lineales y angulares sobre un plano evitando deformaciones provocadas por , los errores de delineación que se traducen en errores a la hora de la toma de dimensiones, etc. Todo esto hace muy recomendable, e incluso imprescindible, la anotación de las cotas necesarias para la correcta interpretación del mecanismo, pieza, instalación, edificación, o cualquier concepto técnico expresado en forma gráfica. Como veremos más adelante, la acotación es una de las fases del dibujo en que la normalización es más estricta.
