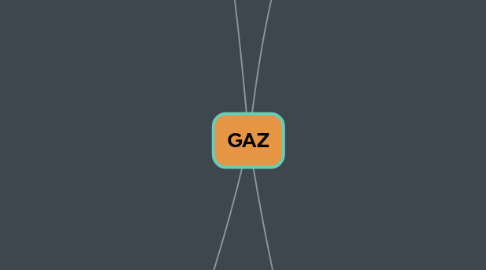

GAZ por Mind Map: GAZ

1. Caractéristiques

1.1. Méthane

1.1.1. Inodore / Incolore

1.1.1.1. THT / Mercaptan

1.1.2. Densité

1.1.2.1. 0.55

1.1.2.2. + léger /air

1.1.2.3. poches parties hautes

1.1.3. Inflammabilité

1.1.4. Explosibilité

1.1.4.1. LIE 5% / LSE 15%

1.1.4.1.1. MI

1.1.4.2. espace confiné

1.2. Butane

1.2.1. Inodore / Incolore

1.2.1.1. THT / Mercaptan

1.2.2. Densité

1.2.2.1. 2.014

1.2.2.2. + lourd /air

1.2.2.3. accumulation partie basse

1.2.3. Inflammabilité

1.2.4. Explosibilité

1.2.4.1. LIE 1.8 % / LSE 8.4%

1.2.4.1.1. MI

1.2.4.2. espace confiné

1.3. Propane

1.3.1. Inodore / Incolore

1.3.1.1. THT / Mercaptan

1.3.2. Densité

1.3.2.1. 1.54

1.3.2.2. + lourd /air

1.3.2.3. accumulation partie basse

1.3.3. Inflammabilité

1.3.4. Explosibilité

1.3.4.1. LIE 2.4% / LSE 9.3%

1.3.4.1.1. MI

1.3.4.2. espace confiné

2. Réseaux

2.1. Transport

2.1.1. GRT GAZ

2.1.1.1. Postes de sectionnement et de coupure

2.1.1.1.1. Enterré

2.1.1.1.2. Aérien

2.1.1.2. Les postes détente-livraison

2.1.1.2.1. "Frontière" transport/ distribution

2.1.1.2.2. dégazage

2.1.1.3. 16 b à 229 bars

2.1.1.4. Canalisations Acier

2.1.1.4.1. balises, bornes et plaques jaunes

2.1.1.5. 0800 00 11 12 (CSR)

2.2. Distribution

2.2.1. Maillé

2.2.1.1. Enterré 80 cm

2.2.2. GRDF

2.2.2.1. Réseaux

2.2.2.1.1. BP

2.2.2.1.2. MPA

2.2.2.1.3. MPB

2.2.2.1.4. MPC

3. Conduite à tenir

3.1. Distribution

3.1.1. Localisation / Détection

3.1.1.1. Reconnaissances

3.1.1.1.1. ALTAIR 4X

3.1.1.1.2. Bombe fuite de gaz

3.1.1.1.3. Sans Radio

3.1.1.1.4. Personnels mini

3.1.1.1.5. Lance en attente

3.1.2. Barrage

3.1.2.1. Individuel

3.1.2.2. Général

3.1.3. Ventilation après barrage

3.1.3.1. Naturelle

3.1.3.1.1. Poches éloignées

3.1.3.2. Mécanique

3.1.3.2.1. Explo

3.1.4. Périmètre de sécurité

3.1.4.1. 50 m environ

3.1.4.1.1. Curieux

3.1.4.2. Stationnement engins

3.1.5. Demande GRDF

3.1.6. Évacuation / Confinement

3.1.6.1. Type construction

3.1.6.2. Danger

3.1.6.2.1. % LIE

3.1.6.3. Localisation

3.1.7. Causes incontrolables

3.1.7.1. Portables

3.1.7.2. Interrupteurs

3.1.7.3. Cigarettes

3.1.7.4. .......

3.2. GRT GAZ

3.2.1. Protection individuelle

3.2.2. Périmètre de sécurité

3.2.3. Relevés explo

3.2.4. contacter CSR

4. Barrages

4.1. Sous trottoir

4.1.1. RÉSEAU

4.1.1.1. Maintenance

4.1.2. Immeubles

4.1.2.1. Individuels

4.1.2.2. Collectifs

4.1.2.2.1. Infra + superstructure

4.1.3. Robinet 1/4 de tour

4.1.3.1. Clé barrage de gaz

4.1.3.2. Polycoise

4.1.4. Coup de poing

4.2. Facade

4.2.1. Extérieur

4.2.1.1. Robinet 1/4 de tour

4.2.1.1.1. Clé barrage de gaz

4.2.1.1.2. Polycoise

4.2.1.1.3. Autres

4.2.1.2. Coup de poing

4.3. Pied de colonne

4.3.1. RDC

4.3.1.1. Gaine

4.3.1.1.1. Robinet 1/4 de tour

4.4. Particulier

4.4.1. Palier

4.4.1.1. Robinet 1/4 de tour

4.4.1.1.1. Clé barrage de gaz

4.4.1.1.2. Polycoise

4.4.1.1.3. Autres

4.4.2. Compteur

4.4.2.1. Gazinière
