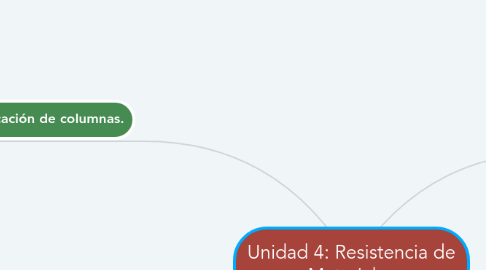

Unidad 4: Resistencia de Materiales por Mind Map: Unidad 4: Resistencia de Materiales

1. 4.2: Vigas con dos apoyos cargadas en puntos: vigas con cargas uniformes, vigas hiperestáticas y vigas en Cantiliver.

1.1. La viga es un elemento constructivo que trabaja a flexión, cuyo esfuerzo genera tensiones de tracción y compresión.

1.2. Viga hiperestática es aquella que tiene todos sus movimientos restringidos, estas condiciones restringen más movimientos de los que generalmente la viga puede hacer.

1.3. Las vigas en Cantiliver están sujetas a condiciones de frontera tomando en consideración un extremo fijo y su lado opuesto libre.

2. 4.3: Clasificación de columnas.

2.1. Las columnas son barras prismáticas, rectas y largas, sujetas a cargas axiales de compresión.

2.2. Columna aislada o exenta: la que se encuentra separada de un muro o cualquier elemento vertical de la edificación.

2.3. Columna adosada: la que está yuxtapuesta a un muro u otro elemento de la edificación.

2.4. Columna embebida: la que aparenta estar parcialmente incrustada en el muro u otro cuerpo e la construcción.

3. 4.1: Esfuerzo Y Deformación Debido A Cargas Externas: Esfuerzos Mecánicos Y Térmicos Y Ley De Hooke.

3.1. Un esfuerzo es el resultado de la división entre una fuerza y el área aplicada.

3.1.1. Compresión: esfuerzo a que está sometido un cuerpo por la aplicación de dos fuerzas que actúan en sentido opuesto, y tienden comprimir lo, disminuyendo su longitud y aumentando su sección.

3.1.2. Tracción: esfuerzo a que está sometido un cuerpo por la aplicación de dos fuerzas que actúan en sentido opuesto, y tienden a estirarlo, aumentando su longitud y disminuyendo su sección.

3.1.3. Flexión: esfuerzo que tiende a doblar el objeto.

3.1.4. Cortadura: esfuerzo a que tiende a cortar el objeto por la aplicación de dos fuerzas en sentidos contrarios y no alineados.

3.1.5. Torsión: esfuerzo que tiende a retorcer un objeto por aplicación de un momento sobre el eje longitudinal.

3.2. Cuerpo elástico: aquel que recobra su tamaño y forma original cuando deja de actuar sobre el una fuerza deformante.

3.3. Deformación: es el cambio relativo en las dimensiones o en la forma de un cuerpo como resultado de la aplicación de un esfuerzo.

3.4. La Ley de Hook: establece que no se exceda el límite elástico, una deformación elástica es directamente proporcional a la magnitud de la fuerza aplicada por unidad de área (esfuerzo)

3.5. Esfuerzo cortante: se define como la relación de la fuerza tangencial F entre el área A sobre la que se aplica.

3.6. Deformación cortante: se define como el ángulo (en radianes), que se conoce como ángulo de corte.
