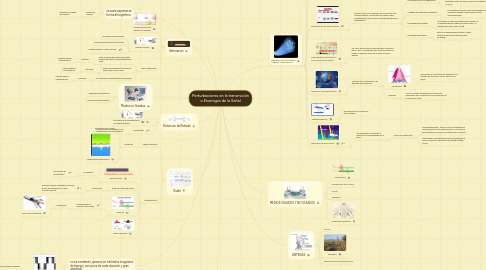

Perturbaciones en la transmición o Enemigos de la Señal por Mind Map: Perturbaciones en la transmición o Enemigos de la Señal

1. se suele expresar en forma de logaritmo

1.1. Unidad de Medida

1.1.1. decibelios x unidad de longitud

2. Medios no Guiados

2.1. depende de la distancia

2.2. condiciones atmosfericas

3. no es constante, aparece en intérvalos irregulares de tiempo, con picos de corta duración y gran amplitud.

3.1. notable en señales digitales

3.1.1. Provoca perdida de datos

4. Distorcion de Retardo

4.1. Fenómeno que se presenta en los medios guiados

4.2. causada por

4.2.1. la velocidad de propagacion de la señal varia con la frecuencia

5. Bibliografia:

5.1. Comunicaciones y Redes de Computadores, William Stallings, 6a Edicion

5.2. Transmision de Datos y Redes de Comunicaciones, Behrouz Forouzan, 2a Edicion

5.3. Integrantes:

5.3.1. Fabian Alejandro Molina Sosa

5.3.2. Jeisson Alexis Niño Quintero

6. Atenuacion

6.1. perdida de potencia debido a la longitud

6.2. Medios Guiados

6.2.1. velocidad de transmision

6.2.2. características eléctricas del cable

6.2.3. envejecimiento. cortos, roturas.

6.3. Tres Condiciones

6.3.1. señal recibida debe tener suficiente energia para que se pueda detectar la señal

6.3.1.1. Solucion

6.3.1.1.1. Amplificadores o Repetidores

6.3.2. señal recibida debe conservar un nivel mayor que el ruido

6.3.2.1. Solucion

6.3.2.1.1. Amplificadores o Repetidores

6.3.3. es una funcion creciente de la frecuencia

6.3.3.1. Solucion

6.3.3.1.1. Amplificadores o Repetidores

7. PÉRDIDAS EN LOS CABLES PARA LA FIBRA OPTICA

7.1. PÉRDIDAS POR DISPERSIÓN DE RAYLEIGH O MATERIALES

7.1.1. La tensión aplicada al vidrio durante, este proceso, causa que el vidrio se enfríe y desarrolle irregularidades

7.2. DISPERSIÓN MODAL

7.2.1. puede causar que un pulso de energía de luz se disperse conforme se propaga por una fibra

7.3. PÉRDIDAS DE ACOPLAMIENTO

7.3.1. pueden ocurrir en cualquiera de los tres tipos de uniones ópticas: conexiones de fuente a fibra, conexiones de fibra a fibra y conexiones de fibra a fotodetector

7.3.1.1. Mala alineación de la separación

7.3.1.1.1. Cuando los empalmes se hacen en la fibra óptica, las fibras deben tocarse. Entre más separadas estén las fibras, mayor es la pérdida de la luz.

7.3.1.2. Acabado de superficie imperfecta.

7.3.1.2.1. Las puntas de las dos fibras unidas deben estar altamente pulidas y encuadrarse juntas adecuadamente

7.3.1.3. Mala alineación angular

7.3.1.3.1. Esto veces se llama desplazamiento angular. Si el desplazamiento angular es menor que 2', la pérdida será menor que 0.5 dB.

7.3.1.4. Mala alineación lateral.

7.3.1.4.1. Esto es el desplazamiento axial o lateral entre dos piezas de cables de fibra contiguas

7.4. DISPERSIÓN CROMÁTICA O DE LONGITUD DE ONDA

7.4.1. los rayos de luz que simultáneamente se emiten de un LED y se propagan por una fibra óptica no llegan, al extremo lejano de la fibra, al mismo tiempo.

7.5. PERDIDAS POR ABSORCION

7.5.1. factores que contribuyen a las pérdidas por absorción

7.5.1.1. ultravioleta

7.5.1.1.1. provocada por electrones de valencia en el material de silicio del cual se fabrican las fibras

7.5.1.2. infrarroja

7.5.1.2.1. es un resultado de fotones de luz que son absorbidos por los átomos de las moléculas, en el núcleo de vidrio

7.6. resonancia de ion

7.6.1. es causada por los iones OH- en el material.

7.7. PÉRDIDAS DE RADIACIÓN

7.7.1. son causadas por pequeños dobleces e irregularidades en la fibra.

7.7.1.1. TIPOS DE DOBLECES

7.7.1.1.1. microdoblamiento: ocurre como un resultado de las diferencias en las relaciones de la contracción térmica entre el núcleo y el material de la cubierta

7.7.1.1.2. microdoblez: representa una discontinuidad en la fibra, en donde la dispersión de Rayleigh puede, ocurrir

8. Ruido

8.1. Señales extrañas

8.1.1. Producen

8.1.1.1. Alteraciones de voltaje

8.1.1.2. Variaciones de frecuencia

8.2. Clasificado por

8.2.1. Ruido Térmico

8.2.1.1. se produce

8.2.1.1.1. Incremento de Temperatura

8.2.2. Ruido de Intermodulación

8.2.2.1. se produce

8.2.2.1.1. distintas señales comparten el mismo medio de transmisión o canal (multiplexación).

8.2.3. Diafonía

8.2.3.1. acoplamiento no deseado entre lineas

8.2.3.1.1. se produce

8.2.4. Ruido Impulsivo

9. MEDIOS GUIADOS Y NO GUIADOS

9.1. CROSSTALK

9.2. CORROSION POR AGUA

9.3. CLIMA

9.4. TERRENO

9.5. RUIDOS ELECTRICOS

10. ANTENAS

10.1. CLIMA

10.2. TERRENO

10.3. PERDIDAS POR ACOPLAMIENTO
