1. Arcos Mayores a 180° o Circunferencias
1.1. Se debe acotar el diámetro de la circunferencia o arco
1.2. Debe indicarse el centro de la circunferencia o arco
2. Acotación de Arcos
2.1. Arcos Menores o Iguales a 180°
2.1.1. Debe acotarse el radio.
2.1.2. Debe indicarse con trazos el centro de el arco
3. Tipos de Cota
3.1. Según su funcionalidad
3.1.1. Cotas Funcionales (F)
3.1.2. Cotas Auxiliares (AUX)
3.1.3. Cotas No Funcionales (NF)
3.2. Según su Criterio
3.2.1. Cotas de Verificación
3.2.2. Cotas de Función
3.2.3. Cotas de Fabricación
4. Indicación numérica de la medida

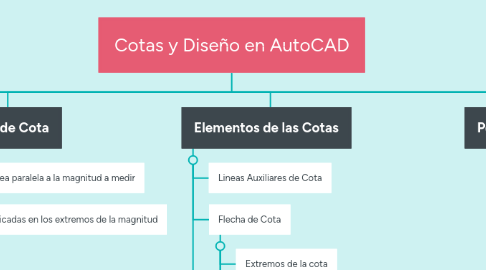

5. Linea de Cota
5.1. Linea paralela a la magnitud a medir
5.2. Ubicadas en los extremos de la magnitud
6. Elementos de las Cotas
6.1. Lineas Auxiliares de Cota
6.2. Flecha de Cota
6.2.1. Extremos de la cota
6.2.2. Solo se debe usar un tipo de flecha por dibujo
6.2.3. Si no hay espacio para ubicar la flecha, se debe ubicar en la parte exterior sobre una prolongación de la linea de cota.
6.3. Cifra de Cota
6.3.1. Si la cifra no cabe, puede ponerse por fuera uniéndola con una linea.
7. Perpendiculares a la linea de cota
8. Tipos de Acotacion
8.1. Acotación en Serie
8.1.1. Acotación Respecto a cotas contiguas
8.1.2. Se presenta error acumulativo
8.2. Acotación en paralelo
8.2.1. Acotación respecto a un mismo plano de referencia
8.2.2. Error independiente en cada medida
9. Las cotas se deben ubicar en el plano mas adecuado, donde se aprecie claramente su información
10. Generalidades de Las Cotas
10.1. Definición
10.1.1. Medidas reales de los objetos
10.1.2. No varían ni depende de la escala de dibujo
10.2. Ubicacion
10.2.1. Por fuera del elemento que mide
10.2.1.1. De 8 a 5 mm de separación respecto al elemento
10.3. Aristas Ficticias
10.3.1. Employee
10.3.1.1. Prolongaciones de las lineas de elementos curvos, ubicadas para definir las cotas
10.4. Repetición de Cotas
10.4.1. Se debe Acotar cada elemento una única vez en el plano mas favorable.
10.4.2. Si una cota se repite muchas veces, se debe crear una referencia general para esta.
10.5. Cotas de diferente escala
10.5.1. Si existe una cota de una escala diferente a la general se debe subrayar su valor numérico
10.6. Cruce de Cotas
10.6.1. No se debe permitir el cruce entre acotaciones
