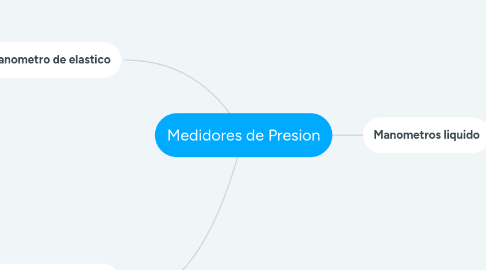

Medidores de Presion por Mind Map: Medidores de Presion

1. Manometros liquido

1.1. barrometro de Cubeta

1.1.1. Se compone de un tubo de vidrio cerrado por un extremo y el otro sumergido en una cubeta con mercurio después de haberle llenado de este metal. El mercurio desciende en el tubo hasta que el peso del aire equilibra el de la columna de mercurio.

1.2. Barometro en U

1.2.1. Es un instrumento de medida, parcialmente lleno con un liquido ( mercurio), abierto por un extremo y cerrado por el otro, con el vacio en este ultimo extremo

1.3. Manometro en U de liquido para presiones relativa

1.3.1. Se utiliza habitualmente mercurio para que el tubo tenga dimensiones razonables; sin embargo, para presiones pequeñas el manómetro en U de mercurio sería poco sensible)

1.4. Manometro de U de liquido para presiones absolutas

1.5. Manometro y vacuometro de cubeta

1.5.1. El manómetro o Vacuómetro de cubeta evita errores si el área de la cubeta es lo suficientemente grande. El cero se ajusta de una vez para siempre.

1.6. Manometro diferencial

1.6.1. Mide la diferencia de presione entre dos puntos

1.7. Piezometro diferencial

1.7.1. Sirve para medir presione en liquido solamente y distingue del manometro ordinario en que precisa liquido manometrico especial.

1.8. Micromanometro de tubo inclinado

1.8.1. El liquido manometrico suele ser alcohol se utiliza para medir con precision pequeñas presiones de orden de 250 a 1500 pascales

1.9. Multimanometro

1.9.1. se utiliza con mucha frecuencia en baterias de manometros para medir varias presiones simultanea

1.10. Manómetro diferencial torico

1.10.1. se utiliza frecuentemente como manometro diferencial, el liquido manometrico utilizado se adapta facilmente este instrumento a la medicion de diferencia de presiones entre 1 Bar y 250 mbar

2. Manometro de elastico

2.1. Manometro de tubo Bourdon para presiones absolutas

2.1.1. En el interior del tubo elástico se ha hecho un vacío, la presión a medir actúa sobre el interior del tubo. La sección transversal del tubo es elíptica. Bajo el fluido de la presión exterior la sección elíptica del tubo se deforma. La deformación se transmite a la aguja indicadora

2.2. Manometro de Tubo de Bourdon para presiones relativas

2.2.1. Tiene el mismo principio de funcionamiento que el manómetro anterior, con la diferencia de que la presión a medir actúa ahora en el interior del tubo de sección elíptica

2.3. Manometro de membrana

2.3.1. l órgano elástico en una membrana metálica ondulada que se fija entre la parte superior e inferior de la caja fija del manómetro. La deformación originada por la presión se transmite a la aguja por el mecanismo de palanca, cremallera y piñón.

2.4. Manometro diferencial combinado de diafragma y resorte

2.4.1. Sobre una cara del diafragma actúa una presión y sobre la cara opuesta actúa la otra presión. La deformación de la membrana y la lectura de la aguja es función de la diferencia de presiones

3. Manometros de embulo

3.1. Manometro de embulo como tarador manometros

3.1.1. El tarador de manometros tiene una exactitud del 1/1.000 hasta el 1/10000 de la presion media

3.2. Manometros de embolo resorte

3.2.1. El principio se aplica a la construcción de manómetros industriales robustos, apropiados a las presiones más elevadas o también a casos como, por ejemplo, el de las prensas hidráulicas donde la presión fluctúa violentamente y hay que sacrificar la presión de robustez.
