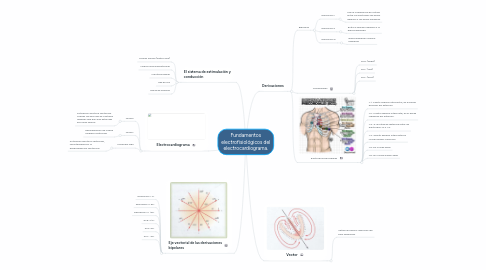

Fundamentos electrofisiológicos del electrocardiograma. por Mind Map: Fundamentos electrofisiológicos del electrocardiograma.

1. Electrocardiograma

1.1. Onda P

1.1.1. Activación eléctrica ventricular cuando las aurículas se contraen después que han sido estimulas por nodo sinusal

1.2. Onda T

1.2.1. Repolarización de la fibra cardiaca ventricular

1.3. Complejo QRS

1.3.1. Activación eléctrica ventricular, caracterizado por la despolarización ventricular

2. El sistema de estimulación y conducción

2.1. Nódulo sinusal (Keith Flack)

2.2. Nódulo auriculoventricular

2.3. Via intrernodular

2.4. Haz de His

2.5. Fibras de Purkinje

3. Derivaciones

3.1. Bipolares

3.1.1. Derivación I

3.1.1.1. Marca la diferencia de voltaje entre los electrodos del brazo derecho y del brazo izquierdo

3.1.2. Derivación II

3.1.2.1. Entre el hombro derecho y la pierna izquierda.

3.1.3. Derivación III

3.1.3.1. Brazo izquierdo y pierna izquierda

3.2. Monoporales

3.2.1. AVR: (Right)

3.2.2. AVL: (Left)

3.2.3. AVF: (Foot)

3.3. Electrodos precordiales

3.3.1. V1: Cuarto espacio intercostal, en el borde derecho del esternón.

3.3.2. V2: Cuarto espacio intercostal, en el borde izquierdo del esternón.

3.3.3. V3: :A la mitad de distancia entre los electrodos V2 y V4.

3.3.4. V4: Quinto espacio intercostal en la línea medio-clavicular

3.3.5. V5: En la línea axilar

3.3.6. V6: en la línea medio axilar

4. Vector

4.1. Señala la fuerza y dirección del flujo sanguíneo

5. Eje vectorial de las derivaciones bipolares

5.1. Derivación I: 0°

5.2. Derivación II: 60°

5.3. Derivación III: 120°

5.4. AVR: 210°

5.5. AVF: 90°

5.6. AVL: -30°
