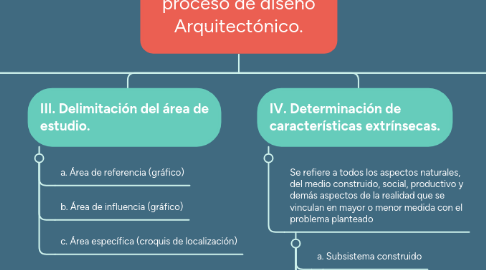

Metodología para el proceso de diseño Arquitectónico. por Mind Map: Metodología para el proceso de diseño Arquitectónico.

1. I. Planteamiento del problema

1.1. El planteamiento del problema

1.1.1. Debe ser resuelto con base a la respuesta a los cuestionamientos

1.2. ¿Qué se necesita?, ¿para qué se necesita?, ¿Para quién se necesita? y ¿para donde se necesita?

1.2.1. * Comprender con claridad el problema planteado, así como los alcances del mismo.

1.2.2. * Determinar el nivel de intervención: arquitectónica, urbana o de planificación urbano-regional.

1.2.3. * Definir el género de edificio a resolver.

1.2.4. * Plantear correctamente el problema, permite llegar a la solución de una manera más precisa.

1.2.5. * Es necesario recalcar que el planteamiento del problema no es el edificio o proyecto, sino la problemática que será resuelta con ayuda del objeto arquitectónico.

2. II. Definición de características intrínsecas.

2.1. a)Definición del proyecto que resolverá lo planteado

2.1.1. I.Desglose y definición aislada de palabras que conforman el problema planteado

2.1.2. Conformación de la definición integral del problema planteado.

2.2. b)Necesidades y espacios solicitados (programa arquitectónico básico)

2.3. c)Recursos económicos con que se cuenta para el desarrollo del proyecto y la ejecución de la obra.

2.4. d)Análisis de elementos similares construidos.

2.4.1. Visitas o recopilación bibliográfica y/o electrónica sobre objetos locales, nacionales e internacionales con base en

2.4.1.1. I.Descripción de su ubicación.

2.4.1.2. II.Descripción de los usuario, trabajador y visitante que se involucra en el inmueble.

2.4.1.3. III.Funcionamiento (definición de espacios que integran el edificio + esquemas de funcionamiento).

2.4.1.4. IV.Desglose de las formas y los materiales (estructurales y de acabados) aplicados.

2.4.1.5. V. Espacio (experiencia sobre las sensaciones experimentadas por la solución interior del edificio)

2.5. e)Localización. Integración de propuestas con base en posibles ubicaciones para la solución del problema planteado.

2.6. f)Determinantes formales planteadas de origen. se refiere a la existencia de una corriente, (estilo, movimiento), tendencia o vanguardia prefijada por el cliente o el contexto existente con relación a la ubicación del predio a intervenir.

3. III. Delimitación del área de estudio.

3.1. a. Área de referencia (gráfico)

3.2. b. Área de influencia (gráfico)

3.3. c. Área específica (croquis de localización)

4. IV. Determinación de características extrínsecas.

4.1. Se refiere a todos los aspectos naturales, del medio construido, social, productivo y demás aspectos de la realidad que se vinculan en mayor o menor medida con el problema planteado

4.1.1. a. Subsistema construido

4.1.1.1. I. A nivel urbano, analizado con base en:

4.1.1.2. 1.Trama urbana.

4.1.1.3. 2.Crecimiento histórico.

4.1.1.4. 3.Sistema vial.

4.1.1.5. 4.Patrón de desarrollo.

4.1.2. b. subsistema natural

4.1.2.1. I. Clima

4.1.2.2. II. Asoleamiento (expresados en horas y épocas del año).

4.1.2.3. III. Precipitación pluvial (mínima, promedio y máxima).

4.1.2.4. IV. Suelo (tipo, resistencia y características físicas).

4.1.2.5. V. Temperatura (mínima, promedio y máxima)

4.1.2.6. VI. Vientos dominantes (velocidad promedio y ruta de llegada)-

4.1.2.7. VII. Flora y fauna del lugar.

4.1.3. c. Subsistema social y organizativo

4.1.3.1. i. Características sociales

4.1.3.1.1. 1. Demografía

4.1.3.1.2. 2. Nivel educativo

4.1.3.1.3. 3. Niveles de ingreso

4.1.3.1.4. 4. (Otras)

4.1.4. d. Subsistema productivo con base en:

4.1.4.1. I. Actividades positivas.

4.1.4.2. II. Actividades negativas.

4.1.5. e. Marco jurídico e institucional

4.1.5.1. I. Organismos públicos y/o privados, involucrados en la gestión (durante la fase del diseño, de la construcción y operación del objeto arquitectónico.

4.1.5.2. II. Leyes, reglamentos y normas que regulan el objeto arquitectónico a diseñar. (No se transcriben todas las leyes, sino en particular los lineamientos que condicionen el diseño.

4.1.6. f. Marco político cultural

5. V. Descripción

5.1. Dependiendo del tipo de intervención, se realizará sobre el área específica. Es una primera aproximación analítica.

5.1.1. a. Con respecto al contexto y entorno, analizados con base en sus colindancias y/o puntos cardinales.

5.1.2. b. Con respecto al usuario del edificio, con base en:

5.1.2.1. I. Usuario trabajador del edificio (a nivel antropométrico, fisiológico, psicológico y social).

5.1.2.2. II. Usuario visitante del edificio ( a nivel antropométrico, fisiológico, psicológico y social).

5.1.3. c. Con respecto a las actividades a desarrollarse, con base en:

5.1.3.1. I. Actividades de usuario trabajador del edificio.

5.1.3.2. II. Actividades de usuario visitante del edificio.

5.1.4. d. Con respecto a la tendencia teórica formal a emplear.

6. VI. Integración al Marco Teórico Referencial (conceptos rectores del diseño).

6.1. Es la exposición y análisis de los datos recopilados. Permite explicar e interpretar los resultados de la investigación y definir el planteamiento de los conceptos rectores del proyecto
