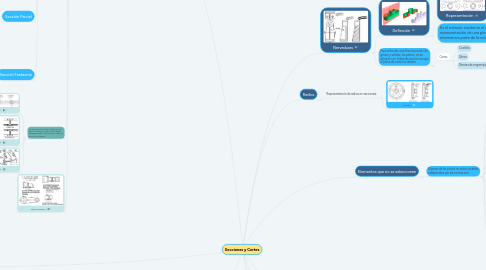

Secciones y Cortes por Mind Map: Secciones y Cortes

1. Sección removida 2

2. Sección Alineada 4

3. Reglas

3.1. Algunas de las reglas para las lineas en las vistas de sección

3.1.1. Son

3.1.1.1. Las flechas no deben apuntar hacia la porción eliminada

3.1.1.2. Muestre las lineas visibles detrás del plano de corte cuando sea posible

3.1.1.3. Omita las lineas ocultas

3.1.1.4. El achurado nunca se limita con una linea oculta

4. Asciurado

4.1. Es una técnica de pintado a mano alzada que utiliza trazos cortos de lıneas para graficar un objeto.

4.1.1. Algunas reglas para realizar el achurado son:

4.1.1.1. Las piezas muy delgadas, como placas, perfiles, etc., no se rayan, sino que se rellenan de negro.

4.1.1.2. La separación entre las líneas del rayado depende del tamaño de la pieza seccionada.

4.1.1.3. Las lineas de los achurados no traspasan ni se detienen antes de llegar a los contornos visibles.

5. Pasos

5.1. Los pasos para el seccionamiento del solido se dividen en 5

5.1.1. Los cuales son:

5.1.1.1. 1.Se debe analizar la pieza y decidir sobre el tipo de corte más apropiado para representar la pieza con el menor número de vistas posibles.

5.1.1.2. 2.El agujero abocardado va a crear unas vistas con zonas ocultas imposibles de acotar.

5.1.1.3. 3.El corte total es producido por un plano a lo largo de toda la pieza.

5.1.1.4. 4.El tipo de corte elegido solamente va a afectar al alzado, y las líneas que eran ocultas ahora se transformarán en líneas vista.

5.1.1.5. 5.Dependiendo a qué vista afecte, el corte se dibuja en la vista correspondiente, mientras que las otras vistas permanecerán dibujadas sin ningún tipo de cambio, solamente la identificación del plano de corte en la vista superior.

6. Tipos

6.1. Las tipos de secciones son 8

6.1.1. Los cuales son:

6.1.1.1. Sección total

6.1.1.1.1. Cuando el plano de corte es coincidente (o paralelo) al eje más largo de la pieza, estamos hablando de una sección total LONGITUDINAL.

6.1.1.1.2. Cuando el plano de corte es perpendicular al eje más largo de la pieza, estamos hablando de una sección total TRANSVERSAL.

6.1.1.2. Media sección

6.1.1.2.1. Los objetos simétricos se pueden seccionar mediante el uso de un corte que secciona sólo hasta la mitad del objeto, lo que resulta en una media sección.

6.1.1.3. Sección Escalonada

6.1.1.3.1. Sección escalonada 1

6.1.1.3.2. Sección escalonada 2

6.1.1.4. Sección Alineada

6.1.1.4.1. Para incluir en una sección ciertos elementos angulados, el plano en corte debe doblarse para pasar a través de esos elementos.

6.1.1.5. Sección Removida

6.1.1.5.1. Es aquella sección que no está en proyección directa desde la vista que contiene el plano en corte; es decir, se localiza en algún otro lugar del dibujo.

6.1.1.6. Sección Removida 1

6.1.1.7. Sección Girada

6.1.1.8. Sección Parcial

6.1.1.8.1. Sucede con frecuencia que sólo se necesita una sección parcial de una vista para exponer las formas interiores. Dicha sección, limitada por una línea de corte, se llama sección rota.

6.1.1.9. Sección Fantasma

6.1.1.9.1. Es una vista exterior con la construcción interna representada por un sombreado a líneas ocultas; como si a través del material se pudiera ver la forma del corte.

6.1.2. La forma de la sección cruzada de una barra, un brazo, un rayo u otro objeto alargado puede mostrarse por medio de una sección girada.

6.1.2.1. Sección Girada 1

6.1.2.2. Sección Girada 2

6.1.2.3. Sección Girada 4

6.1.3. Sección Girada 3

7. Nervaduras

7.1. Definición

7.1.1. Representación

7.1.1.1. El plano de corte se representa con una línea de eje (línea y punto)

7.1.1.1.1. Con características como:

7.1.2. Es el método mediante el cual, en la representación de una pieza, eliminamos parte de la misma.

7.1.2.1. Con objeto de:

7.1.2.1.1. Clarificar

7.1.2.1.2. Hacer mas sencilla su representación y acotación

7.2. Para evitar dar una falsa impresión de grosor y solidez, los planos no se achuran con líneas de sección aunque el plano de corte los rebane.

7.2.1. Como:

7.2.1.1. Costillas

7.2.1.2. Almas

7.2.1.3. Dientes de engranaje

8. Orejas

8.1. Representación de orejas en secciones:

8.1.1. Ejemplo 2

8.1.2. Ejemplo 2

9. Elementos que no se seleccionan

9.1. Algunas de las piezas no seleccionables establecidas por las normas son:

9.1.1. Tornillo

9.1.1.1. Ejemplo

9.1.2. Tuerca

9.1.2.1. Ejemplo

9.1.3. Radios de ruedas y volantes

9.1.3.1. Ejemplo

9.1.4. Rodillos en rodamientos

9.1.4.1. Ejemplo

9.1.5. Chavetas y lengüetas

9.1.5.1. Ejemplo

9.1.6. Pasadores

9.1.6.1. Ejemplo

10. Radios

10.1. Representación de radios en secciones:

10.1.1. Ejemplo
