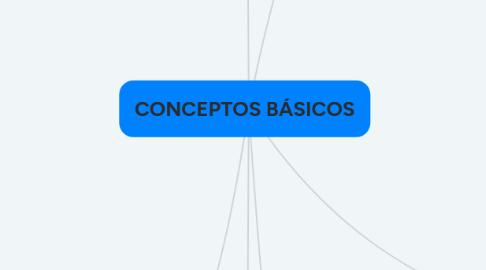

CONCEPTOS BÁSICOS por Mind Map: CONCEPTOS BÁSICOS

1. PROYECTO

1.1. Un proyecto es un conjunto de actividades con un fin definido.

1.2. Un proyecto es único y adaptable.

1.3. ETAPAS DE UN PROYECTO

1.3.1. Diagnóstico: evaluar.

1.3.2. Diseño: planificar estrategias.

1.3.3. Ejecución: llevarlo a cabo.

1.3.4. Evaluación: revisión de los resultados.

1.4. PARTES DE UN PROYECTO

1.4.1. Planteamiento del problema: definición de la idea principal.

1.4.2. Antecedentes: razón por la que se realiza.

1.4.3. Elementos teóricos: respuesta a la interrogante de la investigación.

1.4.4. Objetivos: las metas que se quieren alcanzar.

1.4.5. Plan de trabajo: pasos que se van a llevar a cabo.

1.4.6. Cronograma: establece los tiempos de cada actividad.

2. PROYECTO ARQUITECTÓNICO

2.1. Es un conjunto de diagramas e información que permiten detallar cómo se llevará a cabo una obra.

2.2. ELEMENTOS DE UN PROYECTO ARQUITECTÓNICO

2.2.1. Plano de terreno, plano de ubicación, plano de conjunto, planos de alzados, plano de secciones.

2.3. PASOS DE UN PROYECTO ARQUITECTÓNICO

2.3.1. Presupuesto.

2.3.2. Selección del tema.

2.3.3. Anteproyecto.

2.3.4. Proyecto básico.

2.3.5. Proyecto ejecutivo.

2.3.6. Ejecución de la obra.

2.4. MEDIOS DE REPRESENTACIÓN DEL PROYECTO ARQUITECTÓNIO

2.4.1. Perspectivas, maquetas y vistas o animaciones virtuales.

3. DIBUJO ARQUITECTÓNICO

3.1. TIPOS DE DIBUJO ARQUITECTÓNICO

3.1.1. Bocetos: primeros trazos e ideas del diseñador.

3.1.2. Planos: surgen cuando el concepto ha sido definido y se propone una distribución, diseños de fachadas, acabados, dimensiones, etcétera.

3.1.3. Animaciones o renders: dibujo digital de tres dimensiones.

3.2. Es un tipo de dibujo técnico que abarca una serie de representaciones gráficas, tales como las líneas y símbolos que siguen convecciones determinadas de escala y proyecto. Permite la ubicación del lugar sobre el cual se construirá.

4. PLANO ARQUITECTÓNICO

4.1. Un plano arquitectónico sirve para visualizar el concepto, las formas, dimensiones, estilo, detalles y elementos constructivos de una obra arquitectónica.

4.2. ELEMENTOS BASICOS DEL PLANO ARQUITECTÓNICO

4.2.1. Composición: ubicación lógica y secuencial de sus partes.

4.2.2. Acotaciones: vectores con líneas adyacentes que indican las dimensiones reales de un extremo a otro.

4.2.3. Clave: consta de un número, una letra o ambas y sirve para identificar los tipos de planos.

4.2.4. Margen: delimita los extremos del plano.

4.2.5. Pie de plano: contiene información del proyecto.

5. PLANTAS Y ALZADOS

5.1. FACHADAS

5.1.1. Son un dibujo que permiten la comprensión del edificio una vez construido. Muestran lascaras exteriores del edifico.

5.1.1.1. TIPOS DE FACHADAS

5.1.1.1.1. Alzado derecho, izquierdo, principal y posterior.

5.2. CORTES

5.2.1. Son un dibujo que representan una sección de la obra arquitectónica.

5.2.1.1. TIPOS DE CORTES

5.2.1.1.1. Longitudinal (a lo largo) y transversal (a lo ancho).

5.3. PLANTAS

5.3.1. Es un dibujo técnico a escala que demuestra una vista desde arriba.

5.3.2. TIPOS DE PLANTAS

5.3.2.1. Dibujo a mano alzada, dibujo de preciso y dibujo de presentación.

5.3.3. ELEMENTOS DE UNA PLANTA:

5.3.3.1. Calidad de línea, acotaciones, ejes, niveles, escala, muros, línea de corte.

6. NORMATIVIDAD DEL DIBUJO TÉCNICO

6.1. NORMAS BÁSICAS

6.1.1. Escalas: es la relación de ampliación o de reducción con la que se dibuja un objeto.

6.1.1.1. TIPOS DE ESCLA

6.1.1.1.1. Natural: se utiliza para representar los objetos con un dibujo del mismo tamaño que la realidad. (1:1)

6.1.1.1.2. De reducción: se utiliza cuando el tamaño del objeto es mayor que el tamaño de la hoja de papel. (1:20, 1:50, 1:100, 1:10)

6.1.1.1.3. De ampliación: se utiliza para representar objetos pequeños. (10:1, 50:1, 20:1)

6.1.2. LÍNEAS

6.1.2.1. Continua gruesa (0.8): para aristas y contornos visibles.

6.1.2.2. Continua delgada (0.2): para líneas de acotación y rayados.

6.1.2.3. Discontinua fina/Trazo (0.2): para aristas y contornos visibles.

6.1.2.4. Trazo y punto (0.4): para ejes de simetría,

6.1.3. TAMAÑO DEL PAPEL

6.1.3.1. DIN A0, DIN A1, DIN A2, DIN A3, DIN A4, DIN A5 Y DIN A6.
