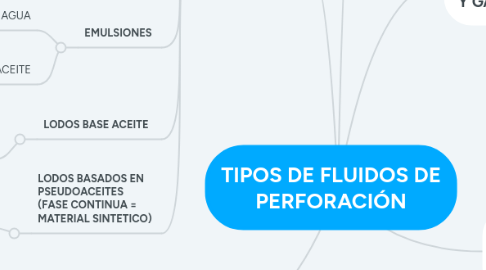

TIPOS DE FLUIDOS DE PERFORACIÓN por Mind Map: TIPOS DE FLUIDOS DE PERFORACIÓN

1. AIREADOS (Mayormente Liquidos)

1.1. En el proceso de aireación, se hace circular simultáneamente aire y lodo dentro del espacio anular, en forma de burbujas de aire dispersas en un líquido, para reducir la densidad equivalente de circulación

1.1.1. El lodo aireado se usa frecuentemente con éxito cuando la pérdida de circulación predominante hace que sea demasiado costoso perforar con lodo tradicional

1.1.1.1. Igual que la perforación con espuma, el lodo aireado aumenta las presiones hidrostáticas por encima de las presiones obtenidas con la perforación con aire o niebla, y facilita la buena limpieza del pozo, resultando en velocidades de penetración que pueden ser 2 a 3 veces más altas que las que se obtienen con los sistemas de lodo convencional

2. ACEITE, CRUDO O DIESEL COMO FASE CONTINUA

2.1. Los fluidos base aceite son aquellos cuya fase continua, al igual que el filtrado, es puro aceite. Pueden ser del tipo de emulsión inversa o cien por ciento (100%) aceite

3. MEZCLA DE LIQUIDOS Y GASES

3.1. ESPUMAS (Mayormente gases)

4. LODOS (Liquidos)

4.1. LODOS BASE AGUA

4.1.1. NO DISPERSOS

4.1.2. CALCICOS

4.1.2.1. Los lodos cálcicos son aplicables en la perforación de capas de poco espesor de anhidrita (CaSO4) y en zonas donde la lutita es deleznable y los flujos de agua salada son comunes.

4.1.2.1.1. Este tipo de lodos se utilizan para perforar domos salinos y algunas veces cuando se encuentran flujos de agua salada o lutitas problemáticas.

4.1.3. DISPERSOS

4.1.4. BAJO EN ACIDOS

4.1.5. SATURADOS DE SAL

4.1.6. LODOS CON MATERIALES POLIMERICOS

4.1.6.1. Estos sistemas están formulados con polímeros y Bentonita y se caracterizan por contener un porcentaje de sólidos arcillosos no mayor del 6% en peso, razón por la cual son conocidos como fluidos de bajo contenido de sólidos.

4.1.6.1.1. El objetivo de este tipo de lodos, es que en lugar de dispersar los solidos en el lodo, los recubre y los flocula para facilitar su desplazamiento y así mejorar la estabilidad.

4.1.7. ALTERNATIVOS A FLUIDOS NEUMATICOS Y MEZCLAS LIQUIDO/GAS

4.1.7.1. Es una mezcla de agua en aceite a la cual se le agrega cierta concentración de sal para lograr un equilibrio de actividad entre el fluido y la formación

4.1.7.1.1. En una buena emulsión no debe haber tendencia de separación de fases y su estabilidad se logra por medio de emulsificantes y agentes adecuados.

4.2. EMULSIONES

4.2.1. ACEITE EN AGUA

4.2.1.1. Las emulsiones inversas se utilizan generalmente para perforar formaciones sensibles al agua aplicando el principio de actividad balanceada

4.2.1.1.1. El agua no se disuelve o mezcla con el aceite, sino que permanece suspendida, actuando cada gota como una partícula sólida

4.2.2. AGUA EN ACEITE

4.3. LODOS BASE ACEITE

4.3.1. PRIMERA GENERACION (BASADOS EN ESTER, POLIALFACITENINA Y ETER)

4.4. LODOS BASADOS EN PSEUDOACEITES (FASE CONTINUA = MATERIAL SINTETICO)

4.4.1. SEGUNDA GENERACION (BASADOS EN PARAFINA Y ALQUIL-BENCENO

5. FLUIDOS NEUMATICOS (Gases)

5.1. AIRE

5.2. GAS NATURAL
