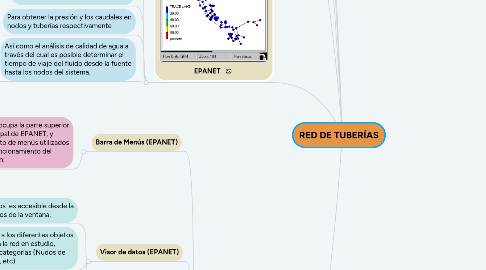

1. EPANET
1.1. Es un programa que tiene la finalidad de crear red de tuberías.
1.2. Permite realizar análisis hidráulicos de redes de tuberías a partir de las características físicas de las tuberías y dinámicas de los nudos
1.3. Para obtener la presión y los caudales en nodos y tuberías respectivamente
1.4. Así como el análisis de calidad de agua a través del cual es posible determinar el tiempo de viaje del fluido desde la fuente hasta los nodos del sistema.
2. Nombre: Alejandra Moreno Curso: 7 “A” Clase 8 Fecha:18-Febrero-2021
3. CONCEPTO
3.1. La red de tuberías es un conjunto de tuberías que transportan el agua de riego a un lugar determinado.
3.2. Una red de tuberías debe ser ramificada ya que cuenta con un gran número de usuarios.
3.3. La red de tuberías empieza desde el reservorio y termina en las entradas de las parcelas.
4. COMPONENTES
4.1. Existe un nudo inicial, la sección y el nudo final.
4.2. Se puede encontrar ramales primarios, secundarios (que se ubican a la derecha o izquierda), terciarios (dentro de la parcela) y los cuaternarios.
5. DESCRIPCCIÓN
5.1. NUDO
5.1.1. Un nudo puede ser: te, codo, toma o VRP, Pero:
5.1.2. Debe contar con:
5.1.2.1. Nudo-Cota
5.1.2.2. Válvula-Caudal y turno
5.1.2.2.1. Se coloca válvulas manuales o de presión
5.1.2.3. Sección-Diámetro y longitud
5.1.3. •Si es te o codo debe tener Elevación •Si es toma debe tener elevación, caudal y turno de riego •Si es VRP debe tener elevación y la presión de regulación aguas abajo
5.2. SECCIÓN
5.2.1. Una sección es un tramo de tubería
5.2.2. •Longitud horizontal •Diámetro de la tubería
6. PROGRAMA
6.1. Barra de Menús (EPANET)
6.1.1. La Barra de Menús ocupa la parte superior de la ventana principal de EPANET, y contiene un conjunto de menús utilizados para controlar el funcionamiento del programa. Estos son:
6.1.1.1. Menú de Archivo
6.1.1.2. Menú de Edición
6.1.1.3. Menú Ver
6.1.1.4. Menú de Proyecto
6.1.1.5. Menú de Informes
6.1.1.6. Menú de Ventanas
6.1.1.7. Menú de Ayuda
6.2. Visor de datos (EPANET)
6.2.1. El Visor de Datos es accesible desde la pestaña de Datos de la ventana.
6.2.2. Permite acceder a los diferentes objetos pertenecientes a la red en estudio, clasificados por categorías (Nudos de Caudal, Tuberías, etc).
6.2.3. Los botones que figuran del pie de la ventana se utilizan para añadir, borrar o editar dichos objetos.
6.3. EJERCICIO 1
6.3.1. Colocar el nudo 1 en cualquier lado del mapa.
6.3.2. Luego colocar el nudo 2, el programa ya determina nas coordenadas
6.3.3. Colocar la elevación (La Morita) 2440 msnm.
6.3.4. Colocar una tubería entre los dos nudos. Creando la sección 1 de 1000m, diámetro 47,4.
6.4. EJERICICIO 2
6.4.1. Reservorio 2500msnm, longuitud de 200m, diámetro 110mm
6.4.2. Tiene 4 ramales tercearios.
6.4.3. Fórmula de pérdida de carga
6.4.4. Caudal m3/h
6.4.5. El resto dejar como esta en el programa.
6.4.6. Ajustar manualmente las sección con escala.
6.4.7. 1.Colocar el reservorio con als características.
6.4.8. 2.Añadir un nudo de manera diagonal.
6.4.9. 3.Crear el turno 1 con Q=20m3/h (colocar una válvula)
6.4.10. Estática, presión 74,37, velocidad de agua 1,5 y 1,8 m/s.
6.4.11. SI deseo bajar la presión debo colocar, una válvula reductora. Además debe estar en dos nudos consecutivos.
6.4.12. Y colocar la presión aguas abajo de 40.
6.4.13. Colocar la clase de tubería 10 para dicho ramal. Por la presión de operación mayor a 70.
